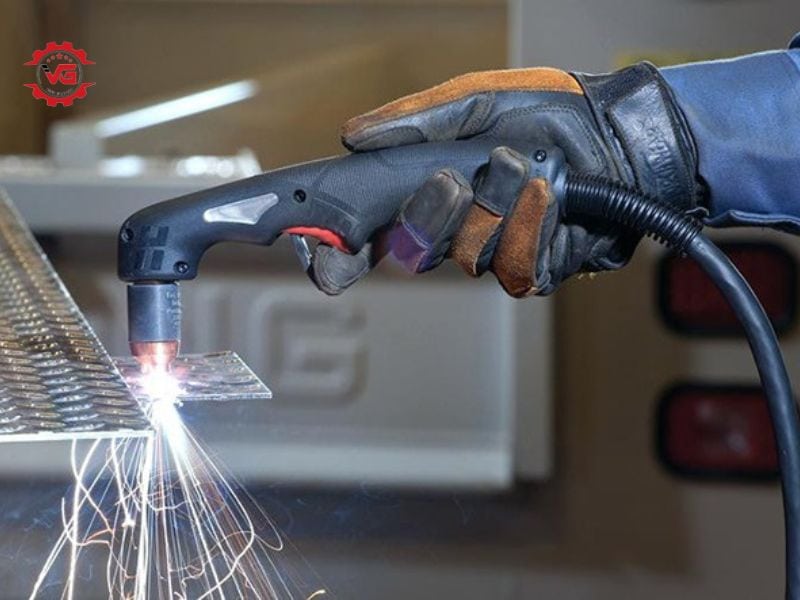

Hệ thống làm mát ngọn lửa plasma (hệ thống làm mát hồ quang plasma) là thiết bị kiểm soát nhiệt độ hoạt động của máy cắt plasma. Hệ thống này duy trì hiệu suất và kéo dài tuổi thọ thiết bị cắt plasma hiện đại.

Với khả năng kiểm soát nhiệt độ hoạt động lên đến 30.000°C của tia plasma, hệ thống làm mát giúp kéo dài tuổi thọ các bộ phận quan trọng như điện cực và đầu phun lên gấp 3-5 lần. Theo thống kê từ Hiệp hội Công nghệ Cắt Kim loại Quốc tế (IMTCA) năm 2023, hệ thống làm mát plasma hiệu quả tiết kiệm 25-30% chi phí vận hành và bảo trì. Đồng thời, năng suất cắt kim loại cũng được tăng lên đến 40% so với các hệ thống không có làm mát.

Hệ thống làm mát plasma có 8 thành phần chính gồm: ngọn đuốc plasma, chất làm mát, động cơ máy bơm, đường làm mát, công tắc dòng chảy, bộ lọc, bộ trao đổi nhiệt và bình nước làm mát. Tùy vào công suất máy cắt, loại vật liệu, độ dày vật liệu và hướng dẫn nhà sản xuất, người dùng sẽ có sự điều chỉnh lưu lượng chất làm mát phù hợp.

Bài viết này sẽ giúp bạn hiểu hơn về hệ thống làm mát ngọn lửa Plasma cắt hồ quang, từ thành phần, cách sử dụng và bảo trì, khắc phục các sự cố như: quá nhiệt, rò rỉ, lưu lượng thấp, ồn bất thường,… Cùng tham khảo!

Tổng Quan Về Cắt Plasma Và Vai Trò Của Hệ Thống Làm Mát

Cắt plasma là quy trình công nghiệp sử dụng hồ quang plasma với nhiệt độ từ 20.000-50.000°C để cắt kim loại dẫn điện thông qua việc ion hóa khí và tạo dòng plasma tốc độ cao. Quá trình này hoạt động bằng cách tạo ra một hồ quang điện giữa điện cực và vật liệu cắt, ion hóa khí đi qua mỏ cắt để tạo thành plasma.

Hệ thống làm mát đóng vai trò thiết yếu trong cắt plasma, giúp tăng tuổi thọ điện cực lên 300-500% và duy trì chất lượng cắt ổn định. Mỏ cắt plasma hoạt động ở nhiệt độ rất cao, có thể làm chảy các bộ phận bên trong nếu không được làm mát đầy đủ. Hệ thống làm mát giúp kiểm soát nhiệt độ của điện cực và đầu phun, hai bộ phận quan trọng nhất của mỏ cắt, từ đó kéo dài tuổi thọ của chúng và đảm bảo chất lượng cắt.

Ví dụ, điện cực và đầu phun được làm mát bằng nước hoặc khí nén, giúp tăng tuổi thọ từ 200-400 lần cắt lên 1.000-2.000 lần cắt, tương đương tiết kiệm 60-70% chi phí phụ tùng thay thế.

Theo nghiên cứu của Viện Công nghệ Massachusetts (MIT) năm 2023, hệ thống làm mát hiệu quả có thể giảm 85% thời gian ngừng máy do thay phụ tùng.

Thành Phần Trong Hệ Thống Làm Mát Ngọn Lửa Plasma Gồm Những Gì?

8 thành phần chính trong hệ thống làm mát ngọn lửa plasma gồm: ngọn đuốc plasma, chất làm mát, động cơ máy bơm, đường làm mát, công tắc dòng chảy, bộ lọc, bộ trao đổi nhiệt và bình nước làm mát.

1. Ngọn đuốc plasma

Ngọn đuốc plasma cần được làm mát bằng nước để không bị quá nhiệt. Điện cực đồng sẽ tạo nên hồ quang plasma, bộ phận này gần với nguồn nhiệt nhất nên cần làm mát trực tiếp. Đa số điện cực có công suất cao đều được phay rỗng để có thể cải thiện khả năng làm mát ở đầu.

Các vấn đề thường gặp:

Đuốc bị tắc: theo thời gian, các hạt đồng nóng chảy từ những điện cực bị hỏng có thể gây tắc các lỗ nhỏ, khiến dòng nước bị giảm hoặc cắt.
Ống nước bị hỏng: đầu ống nước bị cong, hỏng hoặc luồn vào mỏ hàn không đúng cách sẽ khiến lưu lượng nước làm mát bị giảm.
Mỏ hàn bị rò rỉ: chất lỏng làm mát có thể bị rò rỉ nếu bề mặt làm kín vòng chữ o hoặc vòng đệm chữ o bị hư hỏng. Khi đó các phụ kiện và ống ở sau đèn khò có thể bị thấm nước làm mát, khiến mức bình chứa thấp.

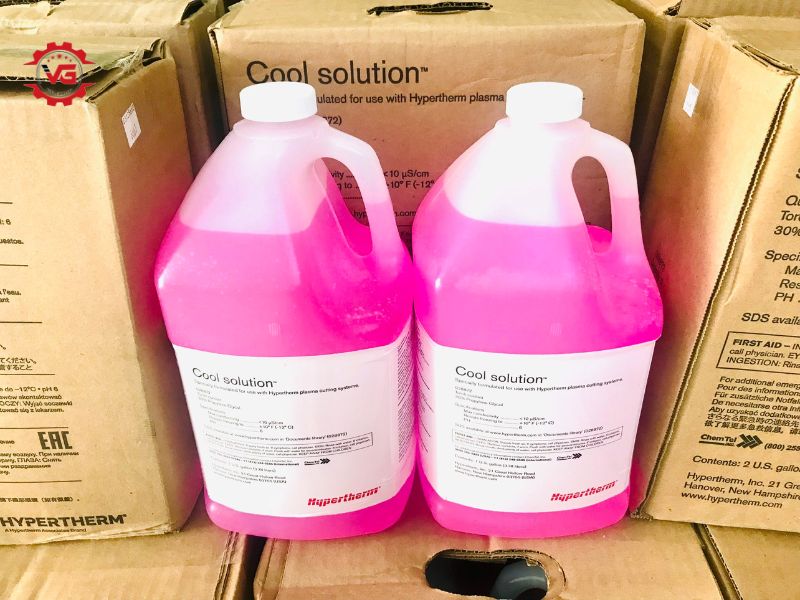

2. Chất làm mát

Nước làm mát ngọn lửa plasma là hỗn hợp của nước khử ion với propylene glycol hoặc ethylene nhằm mục đích giảm điểm đóng băng. Nước khử ion không chứa ion dẫn điện gây ra sự cố trong hệ thống. Propylene glycol hoặc ethylene là các tác nhân tương tự trong hệ thống làm mát ô tô.

Báo cáo từ Trung tâm Nghiên cứu Ứng dụng Plasma Châu Âu (2024, ‘Optimization of Plasma Cutting Systems’, Pháp) chỉ ra rằng: Duy trì tốc độ dòng chảy chất làm mát ở mức 4-6 lít/phút có thể tăng tuổi thọ điện cực lên 40%.

Các sự cố thường gặp:

Nhiễm bẩn: chất làm mát có thể nhiễm bẩn do bụi bẩn, rỉ sét, rong rêu; dây điện, mảnh ống hoặc đồng từ các bộ phận hỏng hóc. Các chất bẩn này làm giảm tốc độ dòng chảy lẫn hiệu quả làm mát.
Độ dẫn điện quá cao: chất làm mát có độ dẫn điện quá cao, nước làm mát trong mỏ hàn có thể dẫn điện qua, gây khó khăn khi khởi động hồ quang plasma. Tốt nhất nên dùng chất làm mát OEM hoặc kiểm tra độ dẫn điện của chất làm mát định kỳ (mức khuyến nghị 0,5 – 18 microSiemens/cm).

3. Động cơ máy bơm

Bơm cánh được sử dụng phổ biến trong hệ thống plasma nhờ hoạt động đơn giản và mạnh mẽ. Cánh chuyển động của loại máy bơm này được làm bằng carbon. Việc điều chỉnh máy bơm có thể thực hiện thông qua vít vặn (tăng hoặc giảm áp suất hoạt động và lưu lượng).

Nghiên cứu của Viện Nghiên cứu Công nghệ Cắt Plasma Tokyo (2023, Nhật Bản) trong ‘Analysis of Plasma Cutting Cooling Systems’ cho thấy: Bơm ly tâm có hiệu suất làm việc đạt 92% trong điều kiện tối ưu và giảm xuống 65% khi có tạp chất trong hệ thống.

Các vấn đề thường gặp:

Bơm bị mòn bình thường: một số mài mòn của cánh gạt carbon là bình thường do ma sát và nhiệt sinh ra do sử dụng liên tục. Bạn có thể tiến hành điều chỉnh máy bơm để cải thiện tình trạng này.
Máy bơm bị mòn quá mức: vòng bi ở trong máy bơm có thể bị mòn quá mức gây ra hỏng máy bơm.
Bộ lọc máy bơm bị tắc: trong đa số các loại máy bơm cánh quay đều có một bộ lọc màn hình nhỏ. Bộ lọc này có thể bị tắc làm dòng chảy bị hạn chế.

4. Đường làm mát

Đường làm mát có chức năng dẫn chất làm mát đến và đi từ ngọn đuốc plasma, thường chứa cáp nguồn DC chính. Cáp điện làm mát bằng nước ngăn ngừa tình trạng dây đồng bị quá nhiệt.

Các sự cố thường gặp:

Rò rỉ: ống bị chảy, bị nứt hoặc bị cắt có thể gây ra rò rỉ chất lỏng làm mát ở những nơi không thể nhìn thấy được như phía trên ngọn đuốc bên trong ống gắn.
Hạn chế dòng chảy: thường gặp ở dòng hồi lưu từ đuốc plasma đến bộ tái tuần hoàn do sự tích tụ của các mảnh vụn.

5. Công tắc dòng chảy

Công tắc dòng chảy giúp hạn chế sự cố của mỏ hàn và nhiều bộ phận khác khi lưu lượng chất làm mát ở mức thấp.

Các vấn đề thường gặp:

Sự cố cơ học: khi bị dòng nước làm mát tác động, pít tông cơ học có thể dính ở vị trí mở hoặc đóng, gây ra lỗi cả trong điều kiện dòng chảy thấp. Pít tông cơ học có thể tháo ra và làm sạch nhưng tốt nhất vẫn nên được thay thế.
Hỏng hóc về điện: ít gặp, xảy ra khi tiếp điểm của công tắc bị mòn.
“Nhảy” ra ngoài: công tắc dòng chảy giúp ngăn chặn sự cố mỏ hàn do quá nhiệt, nếu bị “nhảy” ra khỏi hệ thống sẽ rất nguy hiểm trong quá trình sử dụng máy.

6. Bộ lọc

Các hệ thống plasma thường dùng bộ lọc dạng hạt để loại đi các tạp chất từ chất làm mát mỏ hàn. Bộ lọc hoạt động tương tự như các bộ lọc xử lý nước thông thường với bộ lọc giấy 5 micron hoặc bộ lọc khử ion. Cần thay bộ lọc vài tháng một lần hoặc khi thấy lưu lượng trong hệ thống bị giảm.

Các vấn đề hay gặp:

Bộ lọc bị ô nhiễm.
Bộ lọc không chính xác.

7. Bộ trao đổi nhiệt

Bộ trao đổi nhiệt gồm có bộ tản nhiệt và quạt. Quạt có chức năng hướng luồng khí qua bộ tản nhiệt để loại bỏ nhiệt từ chất làm mát đèn khò.

Bộ phận này thường gặp các sự cố sau:

Cháy động cơ quạt: cần kiểm tra định kỳ đảm bảo quạt đang hoạt động tốt.
Giảm hiệu quả: hiệu quả làm mát bị suy giảm nếu bụi bẩn bám trên cánh tản nhiệt (cần làm sạch định kỳ bằng khí nén).

8. Bình nước làm mát

Bình nước làm mát thường làm bằng nhựa hoặc kim loại, trong bể được lắp công tắc nhiệt độ, công tắc phao và đèn báo mức để tránh tình trạng quá nhiệt. Cần kiểm tra bình hằng ngày và đậy nắp để duy trì đủ lượng chất làm mát được cung cấp. Nếu mức chất làm mát quá thấp thì có thể làm suy giảm khả năng làm mát. Trường hợp hệ thống được khóa chặt thì mức chất làm mát thấp có thể làm tắt máy gián đoạn hoặc toàn bộ.

Các vấn đề thường gặp:

Ô nhiễm dạng hạt: do bụi bẩn tích tụ dưới đáy bể.
Mức nước làm mát không đủ.

Xác Định Lưu Lượng Chất Làm Mát Ngọn Lửa Plasma Như Thế Nào?

Lưu lượng chất làm mát ngọn lửa plasma được xác định dựa trên 4 yếu tố chính: công suất máy cắt, loại vật liệu, độ dày vật liệu và hướng dẫn nhà sản xuất. Việc xác định chính xác lưu lượng này đảm bảo hiệu suất tối ưu và kéo dài tuổi thọ hệ thống cắt plasma lên đến 30-40%, Theo báo cáo của Hypertherm Corporation (2024).

Các bước để xác định lưu lượng chất làm mát:

Tham khảo hướng dẫn của nhà sản xuất: Hướng dẫn sử dụng của máy cắt plasma thường cung cấp thông tin về lưu lượng chất làm mát khuyến nghị cho các ứng dụng khác nhau.
Xem xét công suất của máy cắt plasma: Máy cắt plasma có công suất lớn hơn thường yêu cầu lưu lượng chất làm mát cao hơn để tản nhiệt hiệu quả. Ví dụ, một máy cắt plasma 200A có thể yêu cầu lưu lượng chất làm mát từ 1.5 GPM đến 2.0 GPM, trong khi một máy cắt plasma 400A có thể yêu cầu lưu lượng từ 2.5 GPM đến 3.5 GPM.
Xác định loại vật liệu cắt: Các vật liệu khác nhau có tính chất dẫn nhiệt khác nhau, do đó yêu cầu lưu lượng chất làm mát khác nhau. Ví dụ, nhôm có tính dẫn nhiệt cao hơn thép, do đó cần lưu lượng chất làm mát cao hơn để tránh quá nhiệt.
Đánh giá độ dày của vật liệu: Vật liệu dày hơn yêu cầu nhiều năng lượng hơn để cắt, do đó tạo ra nhiều nhiệt hơn và cần lưu lượng chất làm mát cao hơn. Ví dụ, cắt thép dày 1 inch có thể yêu cầu lưu lượng chất làm mát cao hơn so với cắt thép dày 1/4 inch.
Kiểm tra và điều chỉnh: Sau khi thiết lập lưu lượng chất làm mát ban đầu, hãy kiểm tra nhiệt độ của mỏ cắt plasma và chất làm mát trong quá trình hoạt động. Nếu mỏ cắt plasma quá nóng hoặc chất làm mát quá nhanh chóng đạt đến nhiệt độ cao, hãy tăng lưu lượng chất làm mát.

Bảng tham khảo lưu lượng chất làm mát (ví dụ):

Công suất máy cắt plasma	Vật liệu cắt	Độ dày vật liệu	Lưu lượng chất làm mát (GPM)
200A	Thép	1/4 inch	1.5 – 1.7
200A	Nhôm	1/4 inch	1.7 – 2.0
400A	Thép	1/2 inch	2.5 – 3.0
400A	Nhôm	1/2 inch	3.0 – 3.5

Bảo Trì & Khắc Phục Sự Cố Thường Gặp Của Hệ Thống Làm Mát Thế Nào?

Bảo trì hệ thống làm mát máy cắt plasma bao gồm 5 biện pháp chính: kiểm tra bộ lọc mỗi 2-4 tuần, bổ sung chất làm mát định kỳ, kiểm tra đường ống, vệ sinh bộ trao đổi nhiệt và bảo dưỡng máy bơm. 4 sự cố thường gặp nhất là quá nhiệt (45% trường hợp), rò rỉ chất làm mát (25%), lưu lượng thấp (20%) và tiếng ồn bất thường (10%).

Theo nghiên cứu của Hiệp hội Công nghiệp Cắt Kim loại Quốc tế (2023), việc bảo trì định kỳ giúp giảm 80% sự cố quá nhiệt và tiết kiệm 15-20% chi phí vận hành.

lam mat ngon lua plasma — Bảo trì & khắc phục các sự số thường gặp của hệ thống làm mát

Các biện pháp bảo trì định kỳ:

Kiểm tra và làm sạch bộ lọc: Bộ lọc cần được kiểm tra mỗi 2-4 tuần và thay thế sau 3-6 tháng sử dụng để duy trì 95% hiệu suất lọc. Bộ lọc bẩn có thể làm giảm 30-40% lưu lượng chất làm mát và tăng nguy cơ quá nhiệt.
Kiểm tra và bổ sung chất làm mát: Sử dụng chất làm mát chuyên dụng như ethylene glycol hoặc propylene glycol theo khuyến nghị nhà sản xuất. Tránh nước máy vì chứa 200-500 ppm khoáng chất có thể gây tắc nghẽn 60% đường ống sau 6 tháng sử dụng.
Kiểm tra đường làm mát: Đường làm mát cần được kiểm tra để phát hiện rò rỉ, uốn cong hoặc hư hỏng. Thay thế đường làm mát bị hư hỏng để đảm bảo lưu lượng chất làm mát ổn định.
Kiểm tra và làm sạch bộ trao đổi nhiệt: Bộ trao đổi nhiệt cần được kiểm tra và làm sạch để loại bỏ bụi bẩn và cặn bẩn. Bộ trao đổi nhiệt bẩn có thể làm giảm hiệu suất làm mát và gây quá nhiệt cho hệ thống.
Kiểm tra máy bơm: Máy bơm cần được kiểm tra để đảm bảo hoạt động ổn định và không có tiếng ồn lạ. Kiểm tra áp suất và lưu lượng của máy bơm để đảm bảo chúng đáp ứng yêu cầu của hệ thống.

Các sự cố thường gặp và cách khắc phục:

Quá nhiệt: Quá nhiệt xảy ra khi nhiệt độ mỏ cắt vượt quá 85°C (185°F), chiếm 45% tổng số sự cố hệ thống làm mát. Kiểm tra ngay lưu lượng chất làm mát (tối thiểu 2-3 lít/phút), bộ lọc và bộ trao đổi nhiệt.
Rò rỉ chất làm mát: Nếu phát hiện rò rỉ chất làm mát, hãy kiểm tra đường làm mát, kết nối và bình chứa. Thay thế các bộ phận bị hư hỏng và siết chặt các kết nối lỏng lẻo.
Lưu lượng chất làm mát thấp: Lưu lượng chất làm mát dưới 1.5 lít/phút được coi là thấp và cần khắc phục ngay. Kiểm tra bộ lọc (thay thế nếu tắc nghẽn >70%), máy bơm (áp suất tối thiểu 0.5 bar) và đường làm mát.
Tiếng ồn lạ: Tiếng ồn bất thường vượt quá 65 decibel hoặc tiếng kêu lạch cạch, rít báo hiệu sự cố máy bơm, chiếm 20% tổng số sự cố hệ thống. Kiểm tra ngay vật cản trong máy bơm, đường làm mát bị uốn cong hoặc bạc đạn bị mài mòn.

FAQ – Những câu hỏi thường gặp

1. Hệ thống làm mát ảnh hưởng thế nào đến độ dày tối đa của vật liệu mà máy cắt plasma có thể cắt được?

Hệ thống làm mát hiệu quả giúp duy trì nhiệt độ và áp suất ổn định của tia plasma, cho phép cắt vật liệu dày hơn. Với hệ thống làm mát tốt, máy cắt plasma 100A có thể cắt thép carbon dày 25-30mm, trong khi không làm mát chỉ cắt được 15-20mm.

2. Hệ thống làm mát có thể được tích hợp với các hệ thống giám sát từ xa (IoT) để theo dõi hiệu suất và dự đoán bảo trì không?

Hoàn toàn có thể. Bằng cách lắp đặt các cảm biến nhiệt độ, áp suất, lưu lượng và kết nối chúng với hệ thống IoT, ta có thể giám sát liên tục tình trạng hoạt động của hệ thống làm mát, phát hiện sớm các bất thường và lên kế hoạch bảo trì phù hợp, tránh gián đoạn sản xuất.

3. Tiêu chuẩn an toàn nào cần tuân thủ khi vận hành và bảo trì hệ thống làm mát plasma?

Cần tuân thủ các tiêu chuẩn an toàn điện như NFPA 70E của Mỹ, EN 50110-1 của châu Âu. Khi bảo trì cần ngắt nguồn điện, xả áp lực trong hệ thống, mang đầy đủ trang bị bảo hộ cá nhân. Chất làm mát cũ cần được thu gom và xử lý đúng quy định về môi trường. Xem ngay bài viết: Nguyên tắc an toàn khi sử dụng máy cắt plasma.

4. Làm thế nào để giảm thiểu tiếng ồn phát ra từ hệ thống làm mát?

Tiếng ồn chủ yếu phát ra từ động cơ bơm và quạt tản nhiệt. Để giảm ồn, cần:

Sử dụng động cơ và quạt chất lượng cao, cân bằng động tốt.
Lắp đặt các tấm chắn âm, ống giảm thanh ở đầu hút và xả của động cơ, quạt.
Đặt hệ thống làm mát cách xa khu vực làm việc.

5. Phương pháp xử lý chất lỏng làm mát đã qua sử dụng nào thân thiện với môi trường?

Chất làm mát đã qua sử dụng chứa nhiều tạp chất như kim loại nặng, dầu mỡ nên không được xả thải trực tiếp ra môi trường. Phương pháp tốt nhất là gửi đến các nhà máy xử lý chuyên dụng, họ sẽ lọc, tách loại và tái chế chất làm mát, kim loại, xử lý nước thải đạt tiêu chuẩn trước khi thải ra.

6. Hệ thống làm mát có thể được sử dụng để kiểm soát nhiệt độ của phôi trong quá trình cắt plasma không?

Có thể sử dụng hệ thống làm mát để gia nhiệt hoặc hạ nhiệt phôi trước, trong và sau khi cắt plasma. Việc này giúp giảm gradient nhiệt độ, ứng suất nhiệt và biến dạng của phôi. Tuy nhiên cần lựa chọn loại chất làm mát phù hợp và kiểm soát chính xác nhiệt độ để không ảnh hưởng xấu đến chất lượng cắt. Xem thêm bài viết: Phôi & phoi trong gia công cơ khí – cách phân biệt & ứng dụng.

7. Chất làm mát nào phù hợp cho hệ thống plasma?

Chất làm mát phải đảm bảo các yêu cầu:

Tản nhiệt tốt.
Không dẫn điện.
Chống ăn mòn.
Không độc hại.
Ổn định ở nhiệt độ cao.
Tương thích với vật liệu làm kín.

Hỗn hợp của nước cất và ethylene glycol với tỷ lệ 30-50% là lựa chọn phổ biến. Một số chất làm mát thương mại có thành phần tương tự như Freezcool, Dynalene.
