Robot Hàn: Đặc Điểm Cấu Tạo, Vai Trò, Ứng Dụng & Top Lưu Ý Leave a comment

Robot hàn là một hệ thống robot công nghiệp tích hợp công nghệ hàn tự động được lập trình để thực hiện quỹ đạo và tham số hàn với độ chính xác cao trong môi trường sản xuất hàng loạt.

Theo báo cáo World Robotics 2023 của International Federation of Robotics (IFR), robot hàn chiếm khoảng 25–30% tổng số robot công nghiệp được lắp đặt mới hằng năm, đặc biệt tập trung trong lĩnh vực sản xuất ô tô và kim loại chế tạo.

Thiết bị này nổi bật với độ lặp lại cao, vận hành 24/7 và khả năng tích hợp cảm biến, đồng thời được phân loại theo công nghệ hàn để đáp ứng đa dạng yêu cầu sản xuất.

Về cấu tạo, robot hàn được thiết kế theo tổ hợp cơ – điện – điều khiển – an toàn tích hợp đồng bộ; bao gồm cánh tay nhiều trục, bộ điều khiển trung tâm, nguồn hàn – cấp dây, hệ thống cảm biến và cell hàn đạt chuẩn an toàn.

Nhờ đó, robot giúp tăng năng suất, chuẩn hóa chất lượng, giảm phụ thuộc lao động tay nghề cao và tối ưu chi phí dài hạn, đồng thời là nền tảng cho Smart Factory và Industry 4.0.

Robot hàn được ứng dụng rộng rãi trong ngành ô tô, kết cấu thép, cơ khí chế tạo, đóng tàu và thiết bị công nghiệp. Tuy nhiên, để đầu tư hiệu quả, doanh nghiệp cần đánh giá đúng sản lượng, cấu hình kỹ thuật, chi phí tổng thể và lựa chọn đơn vị tích hợp phù hợp.

Cùng Vegatec tìm hiểu chi tiết về đặc điểm, cấu tạo, vai trò, ứng dụng và những lưu ý quan trọng khi đầu tư robot hàn trong nội dung dưới đây.

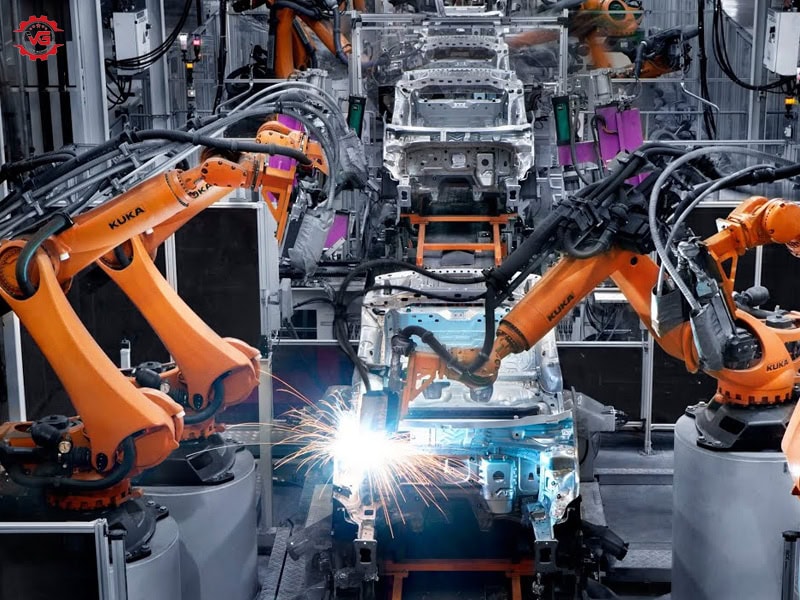

Robot Hàn Là Gì? Đặc Điểm, Nguyên Lý Hoạt Động & Phân Loại Phổ Biến

Robot hàn là robot công nghiệp tự động thực hiện các quy trình hàn như MIG, TIG, Spot hoặc Laser thông qua hệ thống lập trình, đóng vai trò trung tâm trong cell sản xuất tự động hóa. Thiết bị này nổi bật với độ lặp lại cao, vận hành 24/7, tích hợp cảm biến và được phân loại theo công nghệ hàn nhằm đáp ứng đa dạng yêu cầu sản xuất công nghiệp.

1. Đặc điểm nổi bật của robot hàn công nghiệp

Robot hàn công nghiệp sở hữu nhiều đặc điểm vượt trội so với phương pháp hàn thủ công, đặc biệt trong môi trường sản xuất hàng loạt. 5 đặc điểm quan trọng gồm:

• Độ lặp lại cao (Repeatability ± mm), giúp đảm bảo tính đồng nhất của sản phẩm.
• Khả năng vận hành liên tục 24/7 với chu kỳ làm việc cao khi được bảo trì đúng tiêu chuẩn.
• Khả năng tự động hóa và đồng bộ với hệ thống MES, ERP để quản lý dữ liệu sản xuất theo thời gian thực.
• Tích hợp cảm biến seam tracking nhằm tự động bù sai lệch vị trí đường hàn.
• Giảm sự phụ thuộc vào tay nghề cá nhân của thợ hàn.

Theo báo cáo World Robotics 2023 của International Federation of Robotics, các doanh nghiệp ứng dụng robot hàn có thể giảm từ 30% – 70% tỷ lệ lỗi mối hàn so với phương pháp thủ công trong điều kiện sản xuất ổn định.

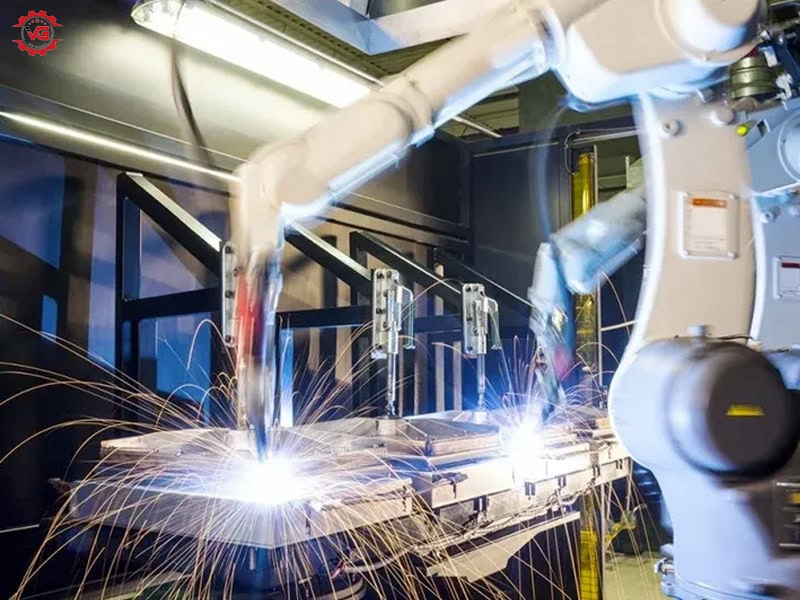

2. Nguyên lý hoạt động của robot hàn

Robot hàn vận hành theo một chu trình khép kín, trong đó mọi chuyển động và thông số hàn đều được kiểm soát chính xác bằng chương trình lập trình sẵn nhằm đảm bảo độ ổn định và tính lặp lại cao. Một chu trình tiêu chuẩn thường bao gồm:

• Lập trình quỹ đạo hàn thông qua phần mềm mô phỏng hoặc teach pendant.
• Định vị chính xác vị trí chi tiết nhờ hệ thống đồ gá và cảm biến định vị.
• Kích hoạt nguồn hàn để tạo hồ quang hoặc tia laser theo tham số cài đặt.
• Điều chỉnh tốc độ di chuyển, dòng điện, điện áp và tốc độ cấp dây hàn.
• Giám sát mối hàn theo thời gian thực bằng cảm biến seam tracking hoặc vision system.

Theo đánh giá của Vegatec, chu trình này giúp robot đạt độ lặp lại rất cao, thường dao động từ ±0,02 mm đến ±0,08 mm tùy cấu hình và dòng robot.

3. Phân loại robot hàn theo công nghệ

Robot hàn được phân loại dựa trên công nghệ hàn và đặc điểm ứng dụng thực tế, mỗi loại phù hợp với một yêu cầu sản xuất khác nhau. 5 nhóm chính bao gồm:

• Robot hàn MIG/MAG, được sử dụng phổ biến trong gia công kim loại kết cấu và sản xuất hàng loạt.
• Robot hàn TIG, phù hợp với vật liệu mỏng và yêu cầu mối hàn có tính thẩm mỹ cao.
• Robot hàn điểm (Spot welding), chiếm tỷ trọng lớn trong dây chuyền sản xuất thân xe ngành ô tô.
• Robot hàn Laser hoặc Plasma, được ứng dụng khi yêu cầu độ chính xác cao và hạn chế biến dạng nhiệt.
• Hệ thống đa robot đồng bộ (Multi-robot cell), cho phép nhiều robot phối hợp đồng thời trên cùng một sản phẩm lớn hoặc kết cấu phức tạp.

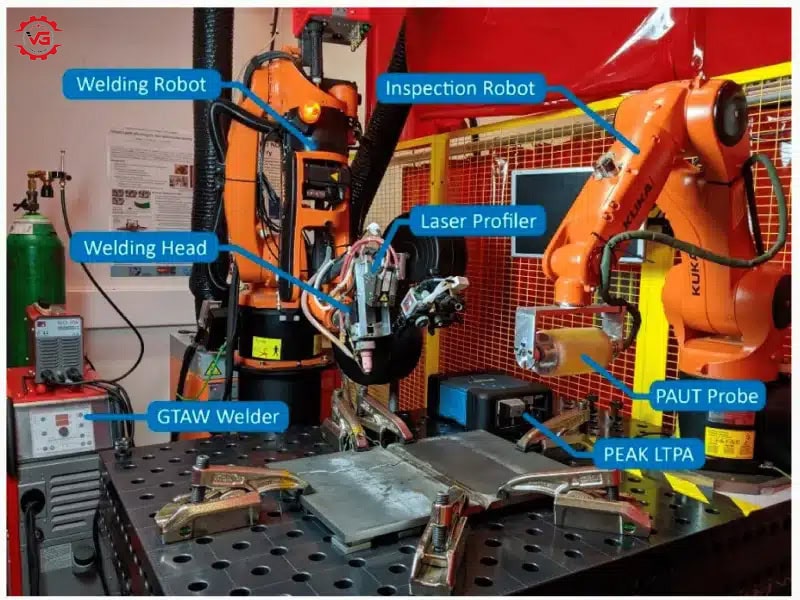

Cấu Tạo Robot Hàn: Thành Phần Kỹ Thuật & Hệ Thống An Toàn

Robot hàn công nghiệp có cấu tạo theo dạng tổ hợp cơ – điện – điều khiển – an toàn được tích hợp đồng bộ trong cùng một hệ thống. Về tổng thể, cấu tạo robot hàn bao gồm: cánh tay robot nhiều trục chuyển động, bộ điều khiển trung tâm, nguồn hàn và bộ cấp dây, hệ thống cảm biến giám sát – hiệu chỉnh, cùng cell hàn đạt tiêu chuẩn an toàn với các thiết bị bảo vệ và kiểm soát vận hành.

Dưới đây là bảng tổng hợp toàn bộ cấu tạo kỹ thuật của một hệ thống robot hàn tiêu chuẩn:

Nhóm cấu tạo	Thành phần chính	Thông số / Đặc điểm phổ biến	Vai trò kỹ thuật
Cánh tay robot (Manipulator)	Hệ trục servo 4–6 trục	Số trục: 4–6 Payload: 6–20 kg Reach: 1.200–2.000 mm Repeatability: ±0,02 – ±0,08 mm	Tạo chuyển động đa chiều, đảm bảo độ lặp lại chính xác của đường hàn
	Hộp giảm tốc & cơ cấu truyền động	Harmonic drive / RV reducer	Duy trì độ cứng vững và tuổi thọ cơ cấu
Bộ điều khiển trung tâm	Controller	Điều khiển nội suy quỹ đạo, đồng bộ chuyển động	Xử lý thuật toán, tối ưu tốc độ & độ mượt
	Teach Pendant	Lập trình trực tiếp tại hiện trường	Cài đặt chương trình và hiệu chỉnh thông số
	Khả năng kết nối	PLC – MES – ERP	Đồng bộ dữ liệu sản xuất & truy xuất thông tin
Nguồn hàn & cấp dây	Nguồn hàn MIG/MAG/TIG	Công suất: 200A – 500A Duty cycle tùy cấu hình	Tạo và duy trì hồ quang ổn định
	Bộ cấp dây	Cấp dây tự động chính xác	Đảm bảo tốc độ dây phù hợp vật liệu
	Hệ thống làm mát	Làm mát khí hoặc nước	Giảm quá nhiệt khi vận hành liên tục
Hệ thống cảm biến & kiểm soát	Seam tracking	Bù sai lệch đường hàn	Tăng độ chính xác khi chi tiết sai lệch
	Vision system	Nhận diện vị trí chi tiết	Tự động căn chỉnh trước khi hàn
	Cảm biến hồ quang	Giám sát dòng điện & điện áp	Kiểm soát chất lượng mối hàn theo thời gian thực
Cell hàn & an toàn	Hàng rào bảo vệ, interlock	Ngắt hệ thống khi có xâm nhập	Đảm bảo an toàn người vận hành
	Hệ thống hút khói	Lọc khói & bụi hàn	Bảo vệ môi trường làm việc
	Tiêu chuẩn an toàn	ISO 10218	Quy định yêu cầu an toàn bắt buộc với robot công nghiệp

Lưu ý kỹ thuật:

• Payload là tải trọng tối đa robot mang theo (bao gồm mỏ hàn và dây dẫn).
• Reach là tầm với tối đa từ trục gốc đến đầu công cụ.
• Việc chọn sai payload có thể làm giảm tuổi thọ hộp giảm tốc và servo.

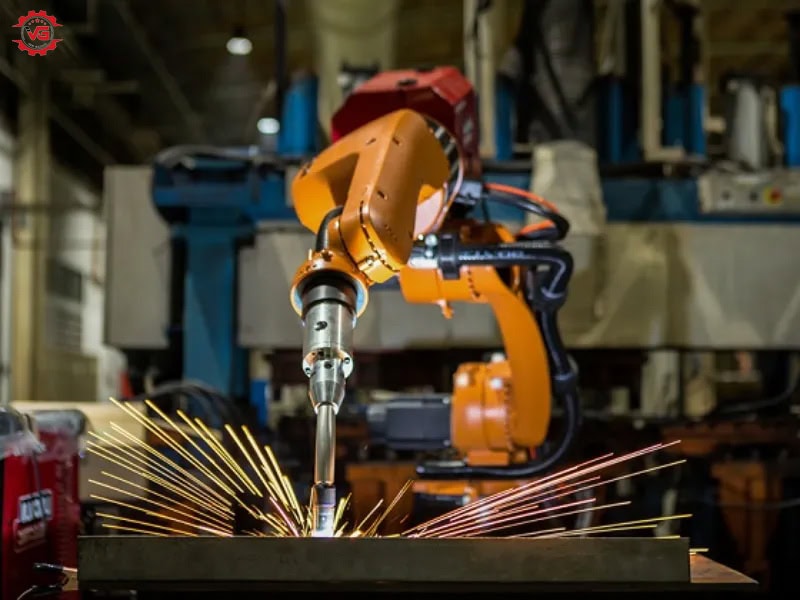

Vai Trò Của Robot Hàn Trong Sản Xuất Công Nghiệp Hiện Đại

Robot hàn giữ vai trò trung tâm trong sản xuất công nghiệp hiện đại khi giúp tăng năng suất, chuẩn hóa chất lượng mối hàn, giảm phụ thuộc lao động tay nghề cao và tối ưu chi phí dài hạn. Đồng thời, hệ thống này còn là nền tảng quan trọng cho mô hình Smart Factory, nhờ khả năng kết nối dữ liệu và tích hợp quản trị theo tiêu chuẩn Industry 4.0.

1. Tăng năng suất & tính ổn định dây chuyền

Robot hàn đóng vai trò then chốt trong việc nâng cao năng suất và duy trì sự ổn định của dây chuyền sản xuất. Nhờ khả năng vận hành theo chương trình cố định và không phụ thuộc yếu tố cảm tính, hệ thống robot giúp doanh nghiệp kiểm soát tiến độ và sản lượng một cách chính xác.

Lợi ích cụ thể bao gồm:

• Giảm thời gian chu kỳ từ 20–40% so với hàn thủ công.
• Duy trì tốc độ hàn ổn định giữa các ca làm việc.
• Hoạt động liên tục 24/7 mà không suy giảm hiệu suất nếu được bảo trì đúng quy trình.
• Hạn chế gián đoạn dây chuyền do yếu tố nhân sự.

Theo báo cáo của International Federation of Robotics năm 2022, ứng dụng robot trong hàn và gia công kim loại giúp tăng năng suất khoảng 15–30% và cải thiện độ ổn định sản xuất từ 20–25% so với phương pháp thủ công.

2. Chuẩn hóa chất lượng & giảm sai số mối hàn

Trong sản xuất công nghiệp hiện đại, tính đồng nhất của mối hàn quyết định trực tiếp đến độ bền và độ an toàn của sản phẩm. Robot hàn cho phép kiểm soát chính xác các tham số kỹ thuật như dòng điện, điện áp, tốc độ cấp dây và quỹ đạo di chuyển. Thể hiện như sau:

• Giảm tỷ lệ lỗi mối hàn từ 30–70% so với phương pháp truyền thống.
• Đảm bảo độ lặp lại cao giữa các sản phẩm cùng lô.
• Hạn chế tình trạng cháy cạnh, thiếu ngấu hoặc sai lệch đường hàn.
• Tăng độ tin cậy cho các kết cấu chịu lực và chi tiết quan trọng.

3. Giảm phụ thuộc lao động tay nghề cao

Thị trường lao động toàn cầu đang ghi nhận tình trạng thiếu hụt thợ hàn có tay nghề cao, đặc biệt tại các quốc gia công nghiệp hóa. Trong bối cảnh đó, robot hàn giúp doanh nghiệp duy trì năng lực sản xuất mà không phụ thuộc hoàn toàn vào nguồn nhân lực khan hiếm.

Việc ứng dụng robot mang lại 4 tác động tích cực:

• Giảm áp lực tuyển dụng thợ hàn nhiều năm kinh nghiệm.
• Chuyển đổi nhu cầu nhân sự từ thao tác trực tiếp sang vận hành và lập trình robot.
• Nâng cao an toàn lao động do giảm tiếp xúc với hồ quang, nhiệt độ cao và khói hàn.
• Ổn định chất lượng dù thay đổi ca làm việc.

4. Tối ưu chi phí dài hạn (ROI – TCO)

Dù chi phí đầu tư ban đầu cho hệ thống robot hàn tương đối lớn, hiệu quả kinh tế dài hạn thường vượt trội khi sản lượng ổn định và quy mô đủ lớn. Phân tích hiệu quả đầu tư cần dựa trên tổng chi phí sở hữu thay vì chỉ xét giá mua thiết bị.

4 yếu tố ảnh hưởng đến ROI và TCO gồm:

• Thời gian hoàn vốn trung bình dao động từ 1,5–3 năm tùy sản lượng.
• Giảm chi phí nhân công dài hạn.
• Giảm tỷ lệ phế phẩm và chi phí tái gia công.
• Tối ưu tiêu hao vật tư và điện năng khi cài đặt tham số chuẩn.

Theo kinh nghiệm triển khai của Vegatec, doanh nghiệp cần tính toán đầy đủ chi phí bảo trì, linh kiện thay thế và năng lượng vận hành để đánh giá chính xác hiệu quả đầu tư.

5. Nền tảng cho Smart Factory & Industry 4.0

Robot hàn không chỉ là thiết bị cơ khí tự động mà còn là thành phần quan trọng trong hệ sinh thái nhà máy thông minh. Nhờ khả năng kết nối và trao đổi dữ liệu, robot góp phần xây dựng mô hình sản xuất minh bạch và có thể truy xuất. Cụ thể:

• Thu thập dữ liệu sản xuất theo thời gian thực.
• Ghi nhận và lưu trữ thông số từng mối hàn.
• Truy xuất nguồn gốc sản phẩm theo yêu cầu quản lý chất lượng quốc tế.
• Tích hợp với PLC, MES và ERP để đồng bộ quản trị sản xuất.

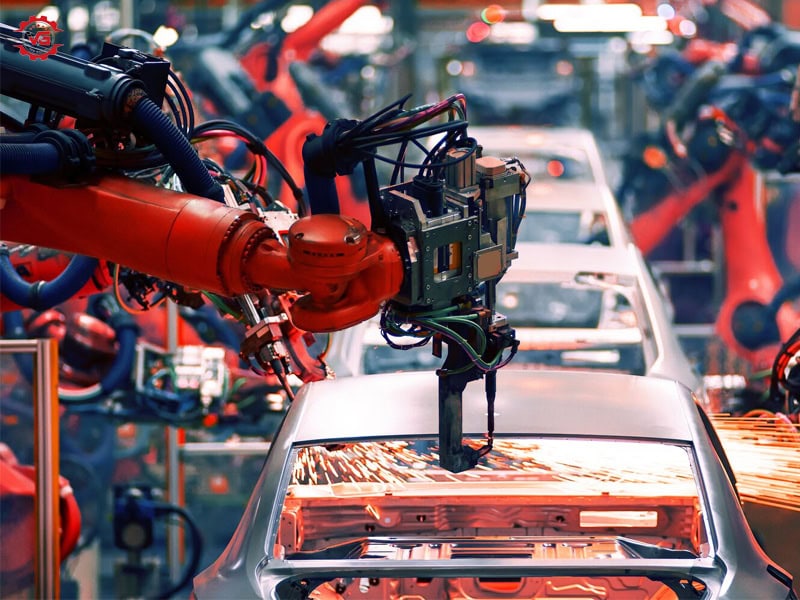

Ứng Dụng Robot Hàn Trong Các Ngành Công Nghiệp Trọng Điểm

Robot hàn được ứng dụng rộng rãi trong các ngành như ô tô, kết cấu thép – nhà tiền chế, cơ khí chế tạo, đóng tàu, container và thiết bị công nghiệp – gia dụng, nơi yêu cầu sản lượng lớn, độ chính xác cao và vận hành liên tục. Tùy đặc thù vật liệu và tiêu chuẩn kỹ thuật, hệ thống có thể tích hợp công nghệ MIG/MAG, TIG, hàn điểm hoặc laser để đáp ứng nhu cầu sản xuất.

Dưới đây là bảng tổng hợp 6 lĩnh vực ứng dụng tiêu biểu và đặc điểm triển khai thực tế.

Ngành công nghiệp	Ứng dụng cụ thể	Đặc điểm triển khai
Ô tô (Automotive welding line)	Hàn điểm thân xe, hàn khung chassis	Robot tham gia gần như toàn bộ công đoạn lắp ráp thân vỏ, yêu cầu tốc độ cao và độ lặp lại chính xác
Kết cấu thép & nhà tiền chế	Hàn dầm, khung, giàn thép	Kiểm soát biến dạng nhiệt tốt, đảm bảo độ thẳng và độ bền kết cấu
Gia công cơ khí & chế tạo máy	Hàn khung máy, chi tiết lặp lại số lượng lớn	Phù hợp sản xuất hàng loạt, tăng tính đồng nhất và giảm sai số giữa các sản phẩm
Đóng tàu & container	Hàn mối dài, kết cấu chịu lực lớn	Yêu cầu độ bền cao, khả năng vận hành trong môi trường công nghiệp nặng
Sản xuất thiết bị công nghiệp & gia dụng	Hàn vỏ máy, khung thiết bị, chi tiết kim loại mỏng	Đòi hỏi độ thẩm mỹ và kiểm soát chính xác thông số hàn để tránh biến dạng vật liệu
Doanh nghiệp vừa và nhỏ (Cobot hàn)	Hàn chi tiết linh hoạt, thay đổi mẫu mã thường xuyên	Cobot phù hợp không gian nhỏ, chi phí đầu tư tối ưu và dễ triển khai cho doanh nghiệp quy mô vừa và nhỏ

Theo báo cáo năm 2023 của International Organization for Standardization, ngành ô tô và gia công kim loại chiếm hơn 50% tổng số robot công nghiệp được lắp đặt toàn cầu, trong đó hàn là một trong những ứng dụng chủ lực.

Những Lưu Ý Quan Trọng Khi Đầu Tư Robot Hàn

Vegatec khuyến nghị 4 lưu ý cốt lõi mà doanh nghiệp cần xem xét kỹ trước khi quyết định đầu tư hệ thống robot hàn: đánh giá mức độ phù hợp với sản lượng và sản phẩm, tính toán đầy đủ chi phí tổng thể, lựa chọn cấu hình kỹ thuật đúng nhu cầu và triển khai theo quy trình bài bản với đơn vị tích hợp có năng lực.

Khi không nên đầu tư robot hàn:

• Sản lượng thấp, gia công đơn chiếc hoặc thay đổi mẫu mã liên tục.
• Chu kỳ sản phẩm ngắn, thiếu tính lặp lại.
• Không đủ diện tích bố trí cell an toàn đạt chuẩn kỹ thuật.

Sai lầm thường gặp khi triển khai:

• Chọn robot có payload hoặc tầm với không phù hợp.
• Không tính đủ chi phí tích hợp như đồ gá, hệ thống an toàn, lập trình.
• Bỏ qua đào tạo nhân sự vận hành và bảo trì định kỳ.

Yếu tố ảnh hưởng đến giá hệ thống:

• Thương hiệu robot và nguồn hàn.
• Cấu hình kỹ thuật, mức độ tự động hóa và cảm biến bổ sung.
• Yêu cầu tích hợp với PLC, MES hoặc ERP.

Triển khai hiệu quả và chọn nhà tích hợp:

• Khảo sát chi tiết sản phẩm trước khi thiết kế hệ thống.
• Mô phỏng offline để kiểm tra quỹ đạo và chu kỳ.
• Nghiệm thu theo tiêu chuẩn an toàn và có kế hoạch bảo trì dài hạn.
• Lựa chọn đơn vị tích hợp có kinh nghiệm thực tế và năng lực thiết kế tổng thể.

Theo khảo sát năm 2023 của Deloitte về tự động hóa sản xuất, khoảng 30% dự án robot công nghiệp không đạt ROI như kỳ vọng trong hai năm đầu do đánh giá sai sản lượng và chi phí tích hợp ban đầu.

Những Câu Hỏi Thường Gặp Về Robot Hàn

1. Robot hàn MIG/MAG 350A khác gì so với hệ 500A?

Robot hàn tích hợp máy hàn MIG/MAG 350A phù hợp gia công thép carbon dày đến khoảng 8 mm, trong khi cấu hình 500A đáp ứng kết cấu dày 10–25 mm, với độ ngấu tăng thêm 15–25%. Tuy nhiên, công suất cao hơn khiến mức tiêu thụ điện tăng khoảng 18% và đòi hỏi hệ thống làm mát (khí hoặc nước) có độ ổn định cao hơn để duy trì chu kỳ làm việc dài.

2. Tiêu chuẩn an toàn bắt buộc cho cell robot hàn là gì?

Cell robot hàn công nghiệp cần tuân thủ ISO 10218-1/2 về an toàn robot và ISO 13849-1 cấp PL d hoặc PL e cho mạch an toàn. Ngoài ra, hệ thống phải trang bị interlock cửa, safety relay hai kênh và E-stop redundancy; tại thị trường EU bắt buộc có CE marking để đảm bảo tuân thủ pháp lý.

Bên cạnh an toàn cell, doanh nghiệp cần nắm rõ tiêu chuẩn mối hàn, cách kiểm tra và yếu tố ảnh hưởng để kiểm soát chất lượng đầu ra một cách toàn diện.

3. Làm thế nào để chọn nguồn hàn phù hợp cho robot?

Việc lựa chọn nguồn hàn cần căn cứ vào độ dày vật liệu, chu kỳ làm việc và yêu cầu độ ngấu. Doanh nghiệp nên tham khảo thêm hướng dẫn chọn máy hàn phù hợp với nhu cầu để tránh tình trạng chọn thiếu công suất hoặc dư tải gây lãng phí đầu tư.

4. Làm sao để đánh giá mối hàn do robot thực hiện có đạt yêu cầu không?

Mối hàn đạt chuẩn cần đảm bảo độ ngấu, bề mặt đều, không rỗ khí và không nứt vi mô. Để đánh giá chi tiết, có thể tham khảo thêm nội dung thế nào là mối hàn đẹp? kết hợp kiểm tra ngoại quan và thử nghiệm cơ tính.

5. Những lỗi phổ biến trên hệ thống robot hàn là gì?

Một số lỗi thường gặp gồm: mất ổn định hồ quang, cháy bép hàn, sai lệch seam tracking, lỗi encoder hoặc quá tải nguồn. Doanh nghiệp có thể tham khảo thêm bài viết: Top 10 lỗi thường gặp trên máy hàn & cách khắc phục để xây dựng quy trình phòng ngừa và bảo trì chủ động.
