Giải Pháp Lọc Bụi Và Hút Khói Máy Cắt Plasma CNC Trong Nhà Xưởng Leave a comment
Giải pháp lọc bụi và hút khói cho máy cắt plasma CNC là hệ thống dùng để thu gom khói, bụi kim loại và tia lửa phát sinh trong quá trình cắt. Do hồ quang Plasma có nhiệt độ rất cao, kim loại bị nung chảy và bay hơi thành các hạt bụi siêu mịn dễ phát tán trong không khí, gây hại cho hệ hô hấp và ảnh hưởng đến thiết bị sản xuất.
Theo nghiên cứu của Dean E. Schraufnagel công bố năm 2020 trên thư viện y khoa PMC (Mỹ), các hạt siêu mịn PM0.1 phát sinh từ quá trình gia công kim loại có khả năng đi sâu vào phổi, gây ho, làm nặng hen suyễn và liên quan đến hiện tượng “sốt khói kim loại” ở công nhân cơ khí.
Hệ thống hút khói Plasma CNC thường gồm bàn cắt hút đáy, quạt hút ly tâm, bộ lọc cartridge và cơ chế rũ bụi tự động Pulse Jet để xử lý bụi hiệu quả ngay tại nguồn.
Chi phí đầu tư hệ thống phụ thuộc vào lưu lượng hút, công suất quạt, vật liệu lõi lọc và mức độ tự động hóa. Khi lựa chọn, doanh nghiệp cần tránh chọn sai công suất hút, dùng lõi lọc không chống cháy hoặc lắp đặt hệ thống máy lọc không hợp quy mô xưởng.
Cùng Vegatec tìm hiểu chi tiết về giải pháp lọc bụi và hút khói máy cắt plasma CNC qua bài viết sau!
Tại Sao Quá Trình Vận Hành Máy Cắt Plasma CNC Lại Phát Sinh Lượng Khói Bụi Kim Loại Khổng Lồ Và Độc Hại?
Máy cắt Plasma CNC tạo ra khói bụi lớn do hồ quang điện nhiệt độ cực cao làm kim loại nóng chảy và bay hơi thành các hạt bụi siêu mịn. Những vi hạt kim loại này dễ phát tán trong không khí, gây hại cho hệ hô hấp, tăng nguy cơ cháy nổ và làm ô nhiễm môi trường làm việc.

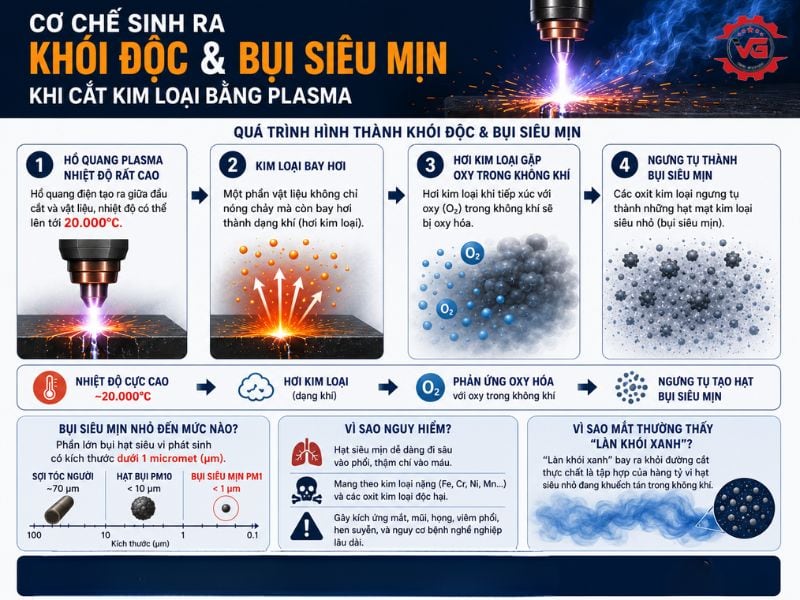

1. Cơ chế sinh ra khói độc và bụi siêu mịn khi cắt kim loại bằng Plasma như thế nào?
Quá trình cắt sử dụng hồ quang điện với nhiệt độ có thể lên tới 20.000°C để nung chảy và thổi văng kim loại khỏi đường cắt. Ở ngưỡng nhiệt này, một phần vật liệu không chỉ nóng chảy mà còn bay hơi kim loại thành dạng khí. Khi tiếp xúc với oxy trong không khí, hơi kim loại ngưng tụ thành những hạt mạt kim loại siêu nhỏ.
Phần lớn bụi hạt siêu vi phát sinh có kích thước dưới 1 micromet. Với đường kính nhỏ như vậy, các hạt này lơ lửng rất lâu trong không khí và khó được lọc bởi các thiết bị thông gió thông thường. Theo nghiên cứu “The health effects of ultrafine particles” của Dean E. Schraufnagel (2020), hạt PM0.1 có khả năng gây viêm phổi mạnh hơn nhiều so với bụi kích thước lớn do dễ xuyên sâu vào phế nang và đi vào hệ tuần hoàn máu. Đây cũng là lý do vì sao mắt thường nhìn thấy “làn khói xanh” bay ra khỏi đường cắt, bởi chúng thực chất là tập hợp của hàng tỷ vi hạt đang khuếch tán.
2. Việc trì hoãn xử lý khói cắt Plasma sẽ gây ra những hệ lụy gì cho doanh nghiệp và người lao động?
Khi nồng độ khói trong xưởng cao và kéo dài, sức khỏe thợ cơ khí là yếu tố chịu ảnh hưởng đầu tiên. Các vi hạt kim loại có thể đi sâu vào phế nang, tích tụ dần theo thời gian và liên quan đến các bệnh lý hô hấp mạn tính.
Đặc biệt, crom hóa trị 6 (Hexavalent Chromium) phát sinh khi cắt inox được nhiều tổ chức an toàn lao động quốc tế xếp vào nhóm chất có khả năng gây ung thư. EU OSHA năm 2012 đã đưa ra ngưỡng kiểm soát Crom VI chỉ còn 0.005 mg/m³ cho môi trường lao động 8 giờ nhằm hạn chế nguy cơ phơi nhiễm nghề nghiệp.
Bên cạnh đó, môi trường tổng thể trong khu vực sản xuất cũng giảm chất lượng, tác động đến năng suất và độ tập trung của người vận hành. Niken trong khói kim loại có thể ảnh hưởng tim mạch và thận, trong khi mangan liên quan đến các tổn thương thần kinh kéo dài tương tự Parkinson nếu tiếp xúc nồng độ cao trong thời gian dài.
Về phía doanh nghiệp, bụi nhôm và bụi kẽm tích tụ trên kết cấu thép, tủ điện hoặc máng cáp có thể tạo ra nguy cơ cháy nổ khi gặp tia lửa. Song song, các quy định về QCVN về khí thải công nghiệp ngày càng chặt chẽ. Vegatec khuyến nghị doanh nghiệp chủ động đầu tư hệ thống xử lý giúp duy trì hoạt động và thể hiện trách nhiệm với người lao động.

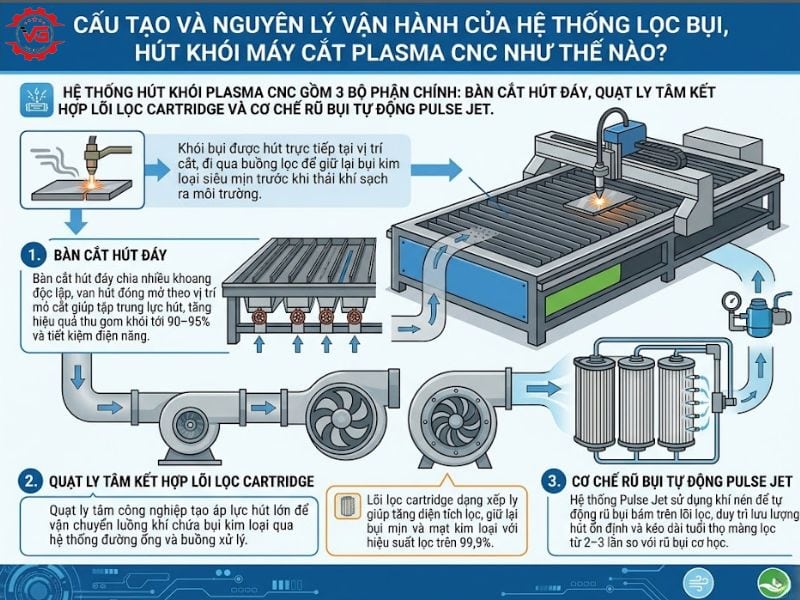

Cấu Tạo Và Nguyên Lý Vận Hành Của Hệ Thống Lọc Bụi, Hút Khói Máy Cắt Plasma CNC Như Thế Nào?
Hệ thống lọc bụi, hút khói cho máy cắt Plasma CNC gồm ba phần chính: bàn cắt hút đáy thu gom khói tại nguồn, quạt ly tâm kết hợp lõi lọc cartridge để xử lý bụi kim loại, và cơ chế Pulse Jet tự động rũ bụi làm sạch màng lọc.
Trong quá trình vận hành, khói bụi được hút trực tiếp từ khu vực cắt, dẫn qua buồng lọc để giữ lại mạt kim loại siêu mịn trước khi thải khí sạch ra môi trường, giúp duy trì hiệu suất hút ổn định và giảm ô nhiễm trong xưởng.
1. Thiết kế bàn cắt Plasma hút đáy chia khoang giúp tối ưu thu gom khói
Thay vì lắp chụp hút phía trên, các hệ thống chuyên dụng hiện nay sử dụng bàn cắt có máng hút đáy, kết hợp chia khoang hút độc lập với van đóng mở đồng bộ theo vị trí mỏ cắt Plasma. Cách bố trí này giúp thu gom khói hiệu quả tới 90-95% ngay tại nguồn phát sinh, hạn chế tối đa hiện tượng tản mát ra không gian xưởng.
Nguyên lý: Khi mỏ cắt di chuyển đến khoang số ba, chỉ van của khoang đó được mở ra, toàn bộ lực hút của quạt sẽ tập trung vào khu vực có khói. Các khoang khác đóng kín, tránh thất thoát áp lực. Nhờ cấu trúc thông minh này, công suất quạt được sử dụng tiết kiệm hơn đáng kể so với phương án hút toàn diện tích bàn cắt cùng lúc.
2. Quạt ly tâm và lõi lọc xử lý mạt kim loại
Sau khi được thu gom, luồng khí khói được dẫn qua quạt ly tâm công nghiệp. Đây là loại quạt chuyên dụng có khả năng tạo ra cột áp tĩnh lớn, đủ sức kéo cả luồng khí mang theo các hạt bụi nặng đi qua hệ thống đường ống dài và vào buồng xử lý.
Tại buồng xử lý, lõi lọc đảm nhận vai trò tách lọc. Mỗi cartridge được thiết kế dạng xếp ly nhằm tăng tối đa diện tích bề mặt màng lọc trong một thể tích nhỏ. Có thể hình dung lõi lọc giống như một chiếc rây kim loại siêu mịn, giữ lại toàn bộ mạt kim loại có kích thước rất nhỏ, đồng thời cho phép luồng không khí sạch đi xuyên qua và thoát ra ngoài.
Theo WorkSafeBC (Canada) công bố năm 2023, các bộ lọc HEPA H13 có thể đạt hiệu suất trên 99% ngay cả với hạt bụi siêu mịn 0.1 micron – nhóm bụi đặc biệt nguy hiểm trong gia công Plasma và hàn kim loại.
3. Cơ chế rũ bụi bằng xung khí nén tự động
Sau một thời gian vận hành, lớp bụi tích tụ ngày càng dày trên bề mặt lõi lọc bụi sẽ làm tăng trở lực, khiến lưu lượng hút giảm. Để khắc phục, hệ thống tích hợp cơ chế khí nén tự động: các van điện từ rũ bụi sẽ xả luồng khí nén ngắn và mạnh, ngược chiều dòng khí đang lọc, vào bên trong lõi lọc.
Lực chấn động đột ngột này đánh bật lớp bụi bám bên ngoài, để chúng rơi tự nhiên xuống khay/thùng chứa bụi ở đáy thiết bị. Quy trình rũ bụi và vệ sinh diễn ra theo chu kỳ định trước, không cần người vận hành can thiệp thủ công. Theo kinh nghiệm của Vegatec, việc áp dụng đúng cơ chế Pulse jet có thể kéo dài tuổi thọ màng lọc gấp 2 đến 3 lần so với rũ bụi cơ học.
Tiêu Chí Nào Quyết Định Đến Chi Phí Và Cách Lựa Chọn Hệ Thống Hút Khói Cắt Plasma Phù Hợp?
Chi phí hệ thống hút khói Plasma CNC phụ thuộc chủ yếu vào lưu lượng hút cần thiết, công suất quạt, số lượng và vật liệu lõi lọc cartridge, cùng mức độ tự động hóa của hệ thống.
Khi lựa chọn, doanh nghiệp cần cân nhắc giữa hệ thống lọc khô cartridge và bàn cắt nước dựa trên nhu cầu vận hành, chi phí đầu tư, khả năng xử lý bụi và yêu cầu chất lượng phôi sau cắt. Với các xưởng cần môi trường sạch, khô ráo và hiệu suất lọc cao, hệ thống lọc khô thường là giải pháp tối ưu hơn về lâu dài.
1. Các thông số kỹ thuật ảnh hưởng trực tiếp đến báo giá thi công hệ thống lọc bụi
Yếu tố quan trọng nhất tác động đến chi phí là lưu lượng khí hút (m3/h) cần thiết, được tính dựa trên kích thước mặt bàn cắt và vận tốc gió yêu cầu tại miệng hút. Tiếp đến là công suất động cơ quạt (kW/HP), vật liệu lõi lọc (Polyester, PTFE) và các tích hợp nâng cao như tủ điều khiển tích hợp Biến tần giúp tiết kiệm điện năng khi tải thấp.
Để doanh nghiệp dễ tham chiếu, bảng dưới đây của Vegatec cung cấp tương quan giữa kích thước bàn cắt thông dụng và yêu cầu công suất tối thiểu. Khoảng giá tham khảo chỉ mang tính chất ước lượng, có thể thay đổi tùy thương hiệu thiết bị và mức độ tự động hóa. Tham khảo:
| Kích thước bàn cắt | Lưu lượng hút khuyến nghị | Công suất quạt tối thiểu | Số cartridge tham khảo | Giá tham khảo (VNĐ) |
| 1.5 x 3 m | 6.000 – 8.000 m³/h | 7.5 kW (10 HP) | 6 – 8 lõi | 180 – 280 triệu |
| 2 x 4 m | 9.000 – 12.000 m³/h | 11 kW (15 HP) | 9 – 12 lõi | 280 – 420 triệu |
| 2 x 6 m | 14.000 – 18.000 m³/h | 15 – 18.5 kW (20-25 HP) | 12 – 16 lõi | 420 – 650 triệu |
| 2.5 x 8 m | 20.000 – 25.000 m³/h | 22 – 30 kW (30-40 HP) | 18 – 24 lõi | 650 triệu – 1 tỷ |
2. So sánh hiệu quả giữa hệ thống hút bằng màng lọc khô và phương pháp cắt Plasma chìm trong nước
Phương pháp bàn cắt Plasma bằng nước sử dụng cơ chế dập khói bằng nước ngay khi hồ quang chạm bề mặt phôi. Ưu điểm là chi phí đầu tư thấp, vận hành đơn giản. Tuy nhiên, phôi sau cắt bị ướt, dễ phát sinh rỉ sét và bùn thải kim loại đòi hỏi quy trình xử lý chất thải riêng.
Hệ thống lọc khô theo nguyên lý cartridge mang lại trải nghiệm khác biệt. Mạt bụi được thu gom gọn gàng trong thùng chứa, xưởng giữ được trạng thái khô ráo, phôi sau cắt sạch và sẵn sàng cho công đoạn hàn hoặc sơn tiếp theo. Bù lại, chi phí đầu tư ban đầu cao hơn và đòi hỏi bảo trì cartridge định kỳ. Một số nhà máy quy mô lớn còn kết hợp cả hai, ví dụ như tháp xử lý bụi bằng màng nước ở công đoạn tiền lọc cùng cartridge ở giai đoạn tinh lọc, nhằm cân bằng giữa hiệu quả và chi phí vận hành.

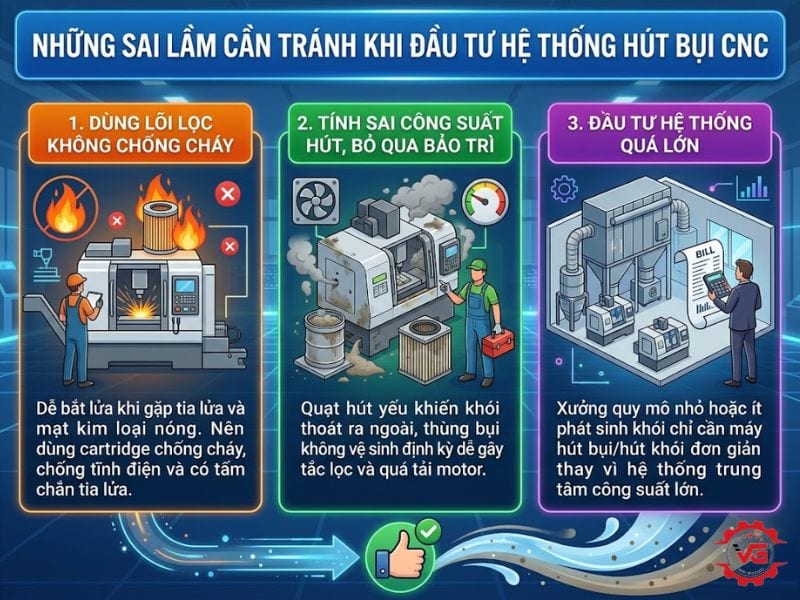

Những Sai Lầm Nào Cần Tránh Khi Đầu Tư Hệ Thống Hút Bụi Cho Máy CNC Cơ Khí?
3 sai lầm cần tránh khi đầu tư hệ thống hút bụi cho máy CNC cơ khí gồm: chọn lõi lọc không chống cháy, tính sai công suất hút, bỏ qua vệ sinh bảo trì định kỳ và đầu tư hệ thống quá lớn so với nhu cầu thực tế của xưởng.
1. Sử dụng màng lọc giấy thông thường
Trong quá trình cắt, tia lửa hồ quang và mạt kim loại nóng đỏ có thể bị cuốn theo luồng khí vào buồng lọc. Nếu cartridge sử dụng vật liệu giấy thông thường, lớp bụi tích tụ trên bề mặt rất dễ bắt cháy khi tiếp xúc với nguồn nhiệt này.
Giải pháp đúng: Sử dụng cartridge có lớp phủ hóa chất chống cháy kết hợp khả năng chống tĩnh điện. Bên cạnh đó, hệ thống nên được trang bị tấm chắn tàn lửa đặt trước buồng lọc, giúp dập tắt các đốm than còn cháy.
Đối với trường hợp gia công bụi nhôm với khối lượng lớn, cần lắp đặt van xả nổ an toàn chuẩn ATEX nhằm bảo vệ thiết bị và nhân sự trong tình huống xảy ra phản ứng đột ngột.
2. Tính toán sai lực hút tĩnh và không vệ sinh thùng chứa bụi
Vận tốc gió tại miệng hút cần đạt tối thiểu 0,5 đến 1,2 m/s để thắng được lực nâng tự nhiên của khói nóng. Khi quạt được chọn công suất thấp hơn yêu cầu, khói sẽ thoát ra ngoài bàn cắt thay vì đi xuống máng hút. Điều này khiến hệ thống dù đã đầu tư vẫn không phát huy hết hiệu quả.
Theo báo cáo của NIOSH (Mỹ) năm 2023, nhiều vị trí cắt Plasma inox ghi nhận nồng độ Crom vượt ngưỡng cho phép khi hệ thống hút tại nguồn không đủ lưu lượng hoặc thiết kế sai vị trí hút.
Công tác vệ sinh định kỳ thường bị bỏ qua. Khi thùng chứa bụi đầy mà không được tháo dỡ, lớp bụi dâng cao có thể gây nghẽn đường thoát khí, khiến cảm biến chênh lệch áp suất báo động liên tục hoặc gặp sự cố. Trong trường hợp nghiêm trọng hơn, hiện tượng tắc/rách lõi lọc xảy ra, motor quạt phải làm việc quá tải và giảm tuổi thọ.
Cách phòng tránh khá đơn giản: lập lịch kiểm tra hàng tuần và ghi chép thông số áp suất trên bảng điều khiển để phát hiện sớm các bất thường.
3. Điều kiện xưởng không phù hợp đầu tư hệ thống lọc bụi, hút khói trung tâm quy mô lớn
Không phải xưởng cơ khí nào cũng cần một hệ thống lọc bụi trung tâm công suất lớn. Đối với các doanh nghiệp chỉ vận hành máy cắt phay tiện CNC sinh phoi lớn không kèm khói, một bộ hút phoi cơ học hoặc khay hứng đơn giản đã đủ đáp ứng. Tương tự, các xưởng sử dụng cắt kim loại bằng máy tia nước gần như không phát sinh khói do không sinh nhiệt trong quá trình cắt.
Một trường hợp khác là các xưởng quy mô nhỏ, tần suất cắt plasma thấp (ví dụ chỉ vài giờ mỗi tuần). Trong tình huống này, máy hút khói hàn di động loại nhỏ gọn, có thể kéo đẩy linh hoạt sẽ là phương án tiết kiệm và phù hợp hơn so với việc lắp đặt một hệ thống cố định công suất lớn. Việc lựa chọn nên bám sát đặc thù sản xuất thực tế, tránh đầu tư vượt nhu cầu.
Những Câu Hỏi Liên Quan Tới Giải Pháp Lọc Bụi, Hút Khói Máy Cắt Plasma CNC Trong Nhà Xưởng
1. Bụi kim loại từ máy cắt Plasma CNC có gây ung thư phổi không?
Có nguy cơ cao. Bụi từ máy cắt Plasma chứa oxit kim loại nặng (mangan, crom, niken) với kích thước siêu mịn 0.1-1 micron, dễ xâm nhập sâu vào phế nang. Tiếp xúc lâu dài không có bảo hộ có thể gây bệnh bụi phổi, viêm phổi mãn tính và tăng nguy cơ ung thư phổi nghề nghiệp.
Xem thêm bài viết: Cắt plasma có tạo ra Hex Chorme – chất gây ung thư không? để biết thêm những nguy hại trong quá trình gia công cơ khí.
2. Hệ thống hút khói xưởng cắt Plasma có cần xin giấy phép môi trường không?
Có, theo quy định pháp luật Việt Nam. Các cơ sở sản xuất cơ khí phải lập Báo cáo đánh giá tác động môi trường (ĐTM) hoặc Kế hoạch bảo vệ môi trường tùy quy mô. Hệ thống xử lý khói bụi phải đảm bảo khí thải đạt QCVN 19:2009/BTNMT trước khi thải ra môi trường.
3. Tại sao hệ thống hút khói Plasma cần bộ dập tia lửa?
Bắt buộc phải có vì máy cắt Plasma tạo ra tia lửa nóng đỏ và hạt kim loại nóng chảy. Nếu không có Spark Arrestor, các hạt này đi vào bộ lọc có thể gây cháy túi lọc hoặc nổ bụi – đặc biệt nguy hiểm khi bụi kim loại tích tụ nhiều. Đây là lỗi thiết kế nghiêm trọng mà nhiều đơn vị lắp đặt bỏ qua.
Xem thêm Nguyên tắc an toàn khi sử dụng máy cắt plasma để đảm bảo an toàn trong quá trình sử dụng máy cắt.
4. Máy hút khói di động có thay thế được hệ thống hút cố định không?
Có thể, nhưng chỉ phù hợp với xưởng nhỏ dưới 3 máy cắt hoặc khu vực cắt không cố định. Máy hút di động có ưu điểm linh hoạt, chi phí thấp nhưng công suất hạn chế (thường dưới 3,000 m³/h). Xưởng quy mô lớn nên đầu tư hệ thống hút tập trung để đảm bảo hiệu quả.
