Cách Tối Ưu Hóa Chất Lượng Cắt Plasma CNC Leave a comment
Cắt Plasma CNC là công nghệ cắt kim loại hiện đại sử dụng luồng khí plasma nhiệt độ cao (lên đến 30.000°C) để nóng chảy và thổi bay vật liệu tạo thành đường cắt chính xác, được điều khiển bởi hệ thống máy tính.
Theo nghiên cứu của Viện Công nghệ Hàn – Cắt Quốc tế (IWTI) năm 2023 trên 150 doanh nghiệp cơ khí, việc điều chỉnh tốc độ cắt plasma tối ưu giúp tăng năng suất 40% và giảm chi phí vận hành 25% so với vận hành thông thường.
Bài viết này phân tích chi tiết các yếu tố ảnh hưởng đến chất lượng cắt, từ tốc độ cắt đến cường độ dòng điện, chiều cao đầu cắt và áp suất khí cắt. Đồng thời, hướng dẫn quy trình tối ưu hóa hiệu quả, cách khắc phục các lỗi thường gặp như ba via, đường cắt không vuông góc, bề mặt thô ráp. Từ đó, góp phần nâng cao hiệu quả sản xuất và chất lượng sản phẩm trong ngành công nghiệp cơ khí chế tạo.
Hãy cùng Vegatec khám phá ngay!
Tổng Quan Về Cắt Plasma CNC

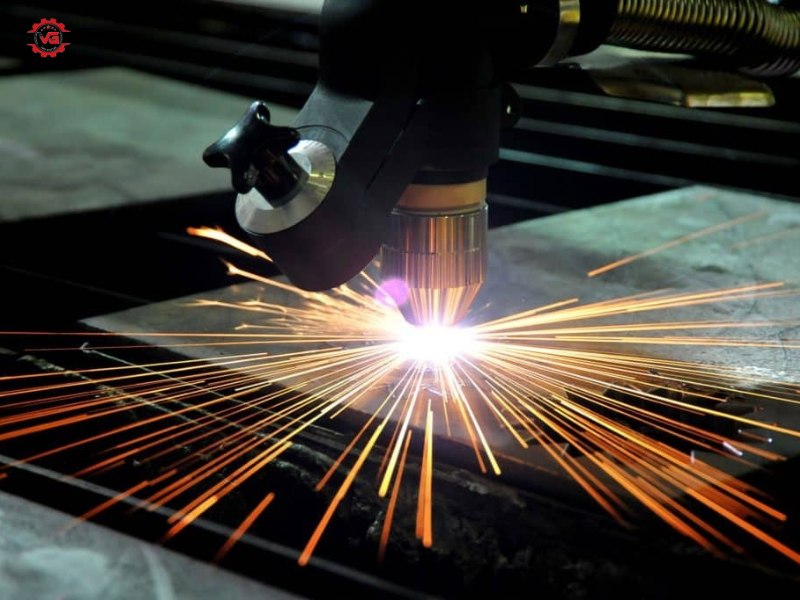

Cắt Plasma CNC là phương pháp cắt kim loại sử dụng luồng khí plasma nhiệt độ cao để nóng chảy và thổi bay vật liệu tạo thành đường cắt chính xác. Công nghệ này hoạt động dựa trên nguyên lý ion hóa khí thành trạng thái plasma dẫn điện có nhiệt độ cực cao lên đến 30.000 độ C.
Hệ thống cắt Plasma CNC bao gồm năm thành phần chính: nguồn plasma, đầu cắt, hệ thống cơ khí CNC, bộ điều khiển và hệ thống cung cấp khí. Mỗi thành phần này đóng vai trò quan trọng trong việc tạo ra đường cắt chất lượng trên nhiều loại kim loại với độ dày khác nhau. Quy trình cắt gồm 4 giai đoạn:
- Ion hóa khí.
- Tạo hồ quang điện.
- Tạo luồng plasma.
- Thực hiện quá trình cắt kim loại.
Plasma CNC có lợi thế cắt nhanh, chi phí vận hành thấp và khả năng xử lý nhiều loại kim loại khác nhau. Tuy nhiên, việc tối ưu hóa các thông số cắt là yếu tố quyết định đến chất lượng sản phẩm cuối cùng và hiệu quả kinh tế của quy trình sản xuất.
Yếu Tố Nào Ảnh Hưởng Đến Chất Lượng Cắt Plasma CNC?
Có 4 yếu tố chính ảnh hưởng đến chất lượng cắt Plasma CNC: tốc độ cắt, cường độ dòng điện, chiều cao đầu cắt, áp suất và lưu lượng khí nén.
1. Tốc độ cắt
Tốc độ cắt đóng vai trò quyết định đến chất lượng đường cắt và hiệu suất sản xuất. Tốc độ cắt tối ưu phụ thuộc vào độ dày vật liệu, loại vật liệu và công suất của máy cắt plasma. Tốc độ quá nhanh tạo ra đường cắt không đều và không thể cắt xuyên hoàn toàn, trong khi tốc độ quá chậm gây biến dạng nhiệt và hao phí thời gian.
Bảng tốc độ cắt tham khảo cho các loại vật liệu phổ biến:
| Vật liệu | Độ dày (mm) | Tốc độ cắt tối ưu (mm/phút) | Cường độ dòng điện (A) |
| Thép carbon | 3 | 4500 | 45 |
| Thép carbon | 6 | 3000 | 65 |
| Thép carbon | 12 | 1800 | 85 |
| Thép không gỉ | 3 | 3800 | 45 |
| Thép không gỉ | 6 | 2400 | 65 |
| Nhôm | 3 | 5200 | 45 |
| Nhôm | 6 | 3600 | 65 |
Để xác định tốc độ cắt tối ưu, cần thực hiện cắt thử nghiệm trên mẫu vật liệu cùng loại và điều chỉnh cho đến khi đạt được chất lượng mong muốn.
2. Cường độ dòng điện
Cường độ dòng điện ảnh hưởng trực tiếp đến nhiệt lượng của tia plasma và khả năng cắt xuyên qua vật liệu. Dòng điện cần được điều chỉnh phù hợp với độ dày vật liệu để đảm bảo hiệu quả cắt tối ưu và kéo dài tuổi thọ phụ kiện tiêu hao.
Theo kinh nghiệm của Vegatec, công thức tham khảo để xác định cường độ dòng điện:
- Đối với thép carbon: 7-10A cho mỗi mm độ dày.
- Đối với thép không gỉ: 9-12A cho mỗi mm độ dày.
- Đối với nhôm: 8-11A cho mỗi mm độ dày.
Dòng điện quá cao sẽ làm giảm tuổi thọ điện cực và vòi phun, tăng nhiệt vùng ảnh hưởng nhiệt và có thể gây biến dạng vật liệu. Ngược lại, dòng điện thấp không đủ để cắt xuyên qua vật liệu hoặc tạo ra đường cắt không sạch.
3. Chiều cao đầu cắt
Chiều cao đầu cắt tạo khoảng cách tối ưu giữa vòi phun và bề mặt vật liệu, ảnh hưởng trực tiếp đến độ vuông góc và chất lượng đường cắt. Khoảng cách này thường được thiết lập từ 1,5mm – 4,5mm tùy thuộc vào độ dày vật liệu và công suất hệ thống.
3 yếu tố cần cân nhắc khi điều chỉnh chiều cao:
- Chiều cao khởi động hồ quang: thường cao hơn chiều cao cắt để giảm nguy cơ hỏng vòi phun.
- Chiều cao xuyên thủng: thường cao hơn chiều cao cắt 1,5-2 lần để tránh bắn kim loại nóng chảy lên vòi phun.
- Chiều cao cắt: duy trì ổn định trong suốt quá trình để đảm bảo chất lượng đường cắt đồng đều.
Hệ thống điều khiển chiều cao tự động (THC – Torch Height Control) giúp duy trì khoảng cách tối ưu giữa đầu cắt và vật liệu, đặc biệt quan trọng khi cắt vật liệu không phẳng hoặc bị biến dạng nhiệt trong quá trình cắt.
4. Áp suất và lưu lượng khí
Áp suất và lưu lượng khí tối ưu giúp tạo luồng plasma ổn định và loại bỏ hiệu quả kim loại nóng chảy khỏi vùng cắt. Hệ thống plasma CNC thường yêu cầu áp lực khí nén khoảng 5,5 Bar và lưu lượng khí khoảng 400 lít/phút để hoạt động hiệu quả.
Loại khí sử dụng cũng ảnh hưởng đến chất lượng cắt:
- Không khí: phù hợp cho các xưởng nhỏ, tốc độ cắt tốt, xỉ ít, tuổi thọ phụ kiện trung bình.
- Khí oxy: lựa chọn hàng đầu khi cắt thép carbon, cho chất lượng đường cắt và tốc độ cắt tốt nhất.
- Khí nitơ: phù hợp cho thép không gỉ, nhôm và các kim loại màu, giảm thiểu oxi hóa bề mặt cắt.
- Khí argon-hydro: sử dụng cho kim loại dày và đặc biệt.
Kinh nghiệm hơn 10 năm của Vegatec cho biết, đường ống dẫn khí nén cần đảm bảo đường kính tối thiểu 12mm để duy trì lưu lượng cần thiết và tránh sự sụt giảm áp suất khi vận hành.
Quy Trình Tối Ưu Hóa Chất Lượng Cắt Plasma CNC Hiệu Quả
Kinh nghiệm hơn 10 năm của Vegatec cho biết, quy trình tối ưu hóa chất lượng cắt plasma CNC bao gồm 5 bước cốt lõi: lựa chọn và chuẩn bị vật liệu phù hợp; cài đặt thông số cắt chính xác; kiểm tra và thay thế phụ kiện tiêu hao định kỳ; đảm bảo hệ thống khí nén sạch và khô tuyệt đối; bảo dưỡng hệ thống cơ khí CNC đều đặn.
Bước 1: Lựa chọn và chuẩn bị vật liệu cắt
Chất lượng cắt bắt đầu ngay từ vật liệu thô, vì vậy việc lựa chọn và chuẩn bị vật liệu là bước đầu tiên không thể bỏ qua.
- Kiểm tra vật liệu: Đảm bảo tấm kim loại phẳng, không bị cong vênh. Bề mặt vật liệu cần sạch sẽ, không có dầu mỡ, rỉ sét, hoặc lớp sơn dày, vì những tạp chất này có thể cản trở việc tiếp mát và ảnh hưởng đến sự ổn định của hồ quang.
- Kẹp mass (tiếp địa): Kẹp mass phải được gắn trực tiếp vào tấm kim loại cần cắt, ở vị trí càng gần điểm cắt càng tốt và phải đảm bảo tiếp xúc tốt. Tiếp địa kém là một trong những nguyên nhân phổ biến nhất gây ra lỗi khởi động hồ quang và chất lượng cắt không ổn định.
Bước 2: Cài đặt thông số cắt chính xác
Việc cài đặt thông số cắt chính xác là linh hồn của quá trình tối ưu hóa, đòi hỏi người vận hành phải dựa vào bảng thông số của nhà sản xuất và kinh nghiệm thực tế.
- Tham khảo bảng thông số: Mỗi nhà sản xuất máy plasma đều cung cấp một bảng thông số cắt chi tiết cho các loại vật liệu và độ dày khác nhau. Bảng này là điểm khởi đầu tuyệt vời để bạn cài đặt cường độ dòng điện, tốc độ cắt, chiều cao cắt và áp suất khí.
- Cắt thử: Trước khi cắt sản phẩm chính thức, hãy luôn thực hiện một vài đường cắt thử trên một miếng vật liệu phế liệu cùng loại và độ dày. Quan sát kết quả và tinh chỉnh từng thông số một cho đến khi đạt được đường cắt mong muốn.
- Lập trình đường vào/ra: Sử dụng phần mềm CAM để tạo các đường vào và ra hợp lý cho mỗi đường cắt. Điều này giúp điểm bắt đầu và kết thúc cắt (nơi dễ xảy ra lỗi nhất) nằm ngoài đường viền của sản phẩm cuối cùng.
Bước 3: Kiểm tra và bảo dưỡng định kỳ phụ kiện tiêu hao
Các phụ kiện tiêu hao như bép cắt, điện cực, và chụp bảo vệ có tuổi thọ giới hạn và ảnh hưởng trực tiếp đến chất lượng hồ quang, do đó cần được kiểm tra và thay thế thường xuyên.
- Kiểm tra trực quan: Trước mỗi ca làm việc, hãy tháo đầu cắt và kiểm tra các phụ kiện. Tìm các dấu hiệu mòn như lỗ bép cắt bị biến dạng, rộng ra hoặc điện cực bị lõm sâu.
- Thay thế đồng bộ: Khi thay thế, nên thay cả bộ bép cắt và điện cực cùng lúc để đảm bảo sự tương thích và hiệu suất tối ưu.
- Lưu trữ đúng cách: Bảo quản các phụ kiện tiêu hao mới trong hộp đựng sạch sẽ, khô ráo để tránh nhiễm bẩn.
Bước 4: Đảm bảo hệ thống khí cắt hoạt động tối ưu
Chất lượng của khí nén là yếu tố sống còn đối với tuổi thọ của phụ kiện tiêu hao và chất lượng cắt.
- Kiểm tra độ khô và sạch: Khí nén phải tuyệt đối khô và sạch, không lẫn hơi nước, dầu hoặc bụi bẩn. Hơi nước trong khí nén là kẻ thù số một, gây ra quá trình oxy hóa nhanh chóng và làm hỏng điện cực.
- Bảo dưỡng hệ thống lọc: Thường xuyên xả nước trên bình nén khí và bộ lọc tách nước. Kiểm tra và thay thế các lõi lọc khí theo khuyến nghị của nhà sản xuất.
- Kiểm tra rò rỉ: Đảm bảo không có sự rò rỉ nào trên toàn bộ đường ống dẫn khí từ máy nén đến máy cắt plasma, vì rò rỉ sẽ gây sụt áp và lưu lượng.
Bước 5: Duy trì độ chính xác của hệ thống cơ khí và CNC
Một hệ thống cơ khí vững chắc và chính xác là nền tảng để đầu cắt di chuyển mượt mà theo đúng lập trình.
- Kiểm tra độ vuông góc của mỏ cắt: Đảm bảo mỏ cắt được lắp chặt và vuông góc 90 độ với bàn cắt. Một mỏ cắt bị nghiêng sẽ tạo ra các cạnh cắt bị vát.
- Bảo dưỡng hệ thống truyền động: Thường xuyên làm sạch và bôi trơn các thanh ray, bánh răng, và trục vít me để giảm ma sát và đảm bảo chuyển động trơn tru, không bị giật.
- Kiểm tra điện áp đầu vào: Đảm bảo điện áp cung cấp cho máy ổn định và đủ tải để tránh tình trạng máy bị ngắt quãng trong quá trình vận hành.
Theo nghiên cứu của Hiệp hội Công nghệ Hàn Hoa Kỳ (AWS) năm 2023, việc bảo dưỡng đúng cách giúp giảm 35-40% chi phí vận hành máy plasma. Hypertherm (2024) công bố rằng khí nén sạch kéo dài tuổi thọ phụ kiện lên 2-3 lần so với khí có lẫn tạp chất.

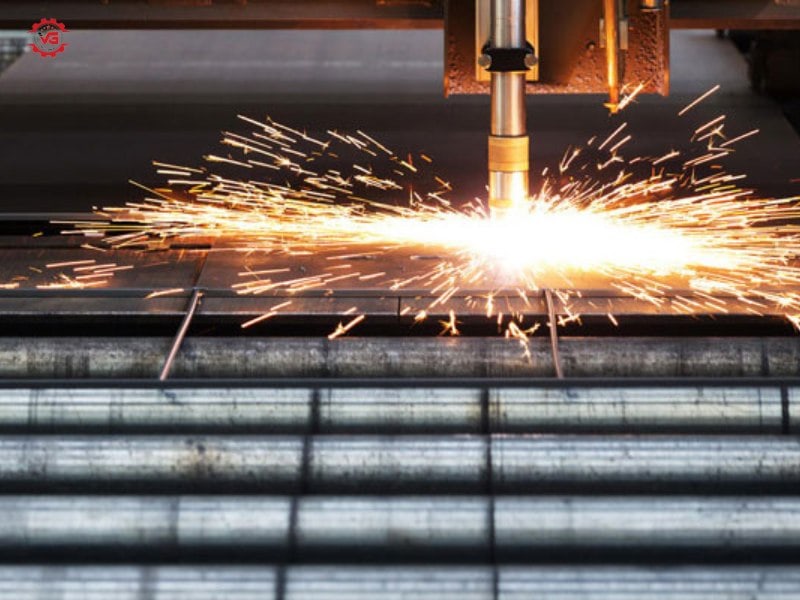

Khắc Phục Các Lỗi Thường Gặp Khi Cắt Plasma CNC Như Thế Nào?
Có 6 lỗi phổ biến nhất khi cắt Plasma CNC gồm: ba via quá nhiều, đường cắt không vuông góc, bề mặt cắt thô ráp, biến dạng vật liệu, tuổi thọ phụ kiện ngắn và máy không khởi động được. Dưới đây là bảng tổng hợp các lỗi phổ biến và cách xử lý.
| Lỗi thường gặp | Nguyên nhân có thể | Giải pháp khắc phục |
| Ba via quá nhiều |
|
|
| Đường cắt không vuông góc |
|
|
| Bề mặt cắt thô ráp, không mịn |
|
|
| Biến dạng vật liệu |
|
|
| Tuổi thọ phụ kiện tiêu hao ngắn |
|
|
Theo khảo sát của Hiệp hội Gia công Kim loại Việt Nam năm 2024, 78% xưởng cắt plasma gặp ít nhất 2-3 lỗi trong số 6 lỗi phổ biến này mỗi tháng. Các lỗi kỹ thuật làm giảm 15-25% năng suất và tăng chi phí phụ kiện tiêu hao lên 30-40% nếu không được khắc phục kịp thời.
Những câu hỏi thường gặp về cách tối ưu chất lượng cắt Plasma CNC
1. Chi phí vận hành máy cắt plasma CNC mỗi giờ là bao nhiêu?
Chi phí vận hành mỗi giờ phụ thuộc vào 5 yếu tố, bao gồm:
- Điện năng.
- Phụ kiện tiêu hao.
- Khí cắt.
- Nhân công.
- Bảo dưỡng.
2. Sự khác biệt giữa cắt Plasma CNC và cắt Laser CNC là gì?
Cả hai đều là công nghệ cắt tự động hóa nhưng có những khác biệt cơ bản:
| Tiêu chí | Cắt Plasma CNC | Cắt Laser CNC |
| Nguyên lý | Dùng tia plasma (khí ion hóa) nhiệt độ cực cao để làm nóng chảy và thổi bay vật liệu. | Dùng chùm tia laser hội tụ để làm nóng chảy, cháy hoặc bốc hơi vật liệu. |
| Vật liệu | Chỉ cắt được vật liệu dẫn điện (thép, inox, nhôm, đồng). | Cắt được hầu hết các vật liệu: kim loại, phi kim, gỗ, mica, vải, da. |
| Độ chính xác | Tốt (sai số ~0.2-0.5mm). Rãnh cắt rộng hơn. | Rất cao (sai số ~0.05-0.1mm). Rãnh cắt rất hẹp. |
| Vùng ảnh hưởng nhiệt | Lớn hơn, có thể làm thay đổi cấu trúc vật liệu gần mép cắt. | Rất nhỏ, gần như không làm thay đổi cấu trúc vật liệu. |
| Độ dày cắt | Rất hiệu quả với kim loại dày (có thể lên tới 50-80mm). | Hiệu quả nhất với kim loại mỏng và trung bình (thường dưới 25mm). |
| Tốc độ cắt | Nhanh hơn laser khi cắt kim loại dày. | Nhanh hơn plasma khi cắt kim loại mỏng. |
| Chi phí đầu tư | Thấp hơn đáng kể. | Cao hơn nhiều. |
3. Tiêu chuẩn an toàn nào cần tuân thủ khi vận hành máy cắt Plasma CNC?
An toàn lao động là ưu tiên hàng đầu. Cần tuân thủ nghiêm ngặt các tiêu chuẩn sau:
- Bảo vệ mắt và da: Hồ quang plasma phát ra tia cực tím (UV) và hồng ngoại (IR) cường độ cao. Luôn đeo kính bảo hộ hoặc mũ hàn chuyên dụng có độ tối phù hợp. Mặc quần áo bảo hộ dài tay, dày để che chắn da. Ngoài ra, bạn có thể tham khảo thêm 9 đồ dùng bảo hộ lao động cho thợ hàn cắt cơ khí.
- An toàn điện: Đảm bảo máy được nối đất đúng cách. Không vận hành máy trong môi trường ẩm ướt. Thường xuyên kiểm tra dây cáp điện và cáp mỏ cắt.
- Phòng chống cháy nổ: Dọn dẹp khu vực làm việc, loại bỏ tất cả các vật liệu dễ cháy. Chuẩn bị sẵn bình chữa cháy.
- Xử lý khói độc: Khói và bụi kim loại phát sinh khi cắt rất độc hại. Cần có hệ thống thông gió, hút khói tại nguồn.
- An toàn khí nén: Kiểm tra định kỳ các đường ống dẫn khí và van để tránh rò rỉ.
Xem chi tiết hơn về nguyên tắc ăn toàn khi sử dụng máy cắt plasma tại link: https://vegatec.com.vn/nguyen-tac-an-toan-khi-su-dung-may-cat-plasma/.
4. Làm thế nào để xử lý khói bụi kim loại phát sinh khi cắt một cách hiệu quả và an toàn?
Có 3 phương pháp chính để xử lý khói bụi kim loại:
- Bàn cắt nước: Bàn cắt có một bể nước ngay bên dưới tấm kim loại. Nước sẽ hấp thụ phần lớn khói, bụi và tia lửa, đồng thời giúp giảm tiếng ồn và biến dạng vật liệu.
- Bàn cắt hút khói dưới: Bàn cắt được thiết kế với các khoang hút khí bên dưới. Một hệ thống quạt công suất lớn sẽ hút khói bụi xuống và đưa qua một bộ lọc trước khi thải ra ngoài.
- Hệ thống hút khói tại nguồn: Sử dụng các chụp hút di động đặt gần đầu cắt để thu gom khói bụi ngay tại nơi nó phát sinh. Đây là giải pháp linh hoạt nhưng có thể kém hiệu quả hơn hai loại bàn cắt chuyên dụng.
5. Phần mềm CAD/CAM nào phổ biến nhất cho việc thiết kế và lập trình cắt Plasma CNC?
Phần mềm CAD: Dùng để thiết kế bản vẽ 2D. Các phần mềm phổ biến bao gồm AutoCAD, CorelDRAW, hoặc các mô-đun vẽ 2D của các phần mềm 3D như SolidWorks, Inventor.
Phần mềm CAM: Dùng để lấy bản vẽ từ CAD, sau đó thiết lập các thông số cắt (tốc độ, dòng điện), tạo đường chạy dao, đường vào/ra, và xuất ra mã G-code cho máy CNC hiểu. Các phần mềm CAM chuyên dụng cho cắt tấm phổ biến là SheetCAM, Pronest, và FastCAM.
Xem chi tiết hơn về 8 phần mềm cắt CNC tốt, phổ biến nhất hiện nay.
6. Mua máy cắt plasma CNC ở đâu tốt, uy tín tại HCM?
Với nhiều năm kinh nghiệm trong lĩnh vực tự động hóa và gia công kim loại tấm, Vegatec đã khẳng định vị thế là một trong những nhà cung cấp giải pháp CNC hàng đầu, không chỉ cung cấp sản phẩm chất lượng mà còn mang đến dịch vụ toàn diện, giúp khách hàng tối ưu hóa quy trình sản xuất.
Tại sao lại chọn Vegatec?
- Đội ngũ kỹ thuật chuyên môn cao.
- Sản phẩm chất lượng, linh kiện chính hãng.
- Dịch vụ hậu mãi và bảo hành chuyên nghiệp.
- Giải pháp tùy chỉnh linh hoạt.
- Báo giá cạnh tranh.
Các sản phẩm máy cắt Plasma CNC tại Vegatec gồm: Máy cắt Plasma CNC PL3080, Máy cắt Plasma CNC PL1530, Máy cắt CNC Zhouxiang, Máy cắt CNC Nanograph…
Liên hệ ngay Vegatec để được tư vấn – báo giá tốt nhất!
