Máy cắt plasma Hypertherm là thiết bị dùng hồ quang plasma nhiệt độ cao để làm nóng chảy và thổi bay kim loại dẫn điện tại đường cắt. Hồ quang hình thành khi dòng điện ion hóa các loại khí như khí nén, oxy hoặc nitơ. Nhiệt độ hồ quang plasma đạt mức hàng chục nghìn độ C. Thiết bị này cắt được nhiều loại vật liệu dẫn điện, như thép carbon, thép không gỉ (inox), nhôm, đồng và đồng thau. Vì vậy, máy plasma Hypertherm phù hợp với nhiều ngành, như chế tạo kết cấu thép, đóng tàu, sản xuất máy nông nghiệp và gia công tấm kim loại.

Hypertherm do kỹ sư Richard “Dick” Couch thành lập năm 1968 tại bang New Hampshire (Hoa Kỳ). Đến nay, hãng đã có gần 6 thập kỷ phát triển công nghệ cắt plasma. Hypertherm hiện là doanh nghiệp do nhân viên sở hữu. Sản phẩm của hãng có mặt tại nhiều quốc gia thông qua mạng lưới nhà phân phối và nhà sản xuất bàn cắt CNC.

Nhiều nhà sản xuất bàn cắt CNC tích hợp nguồn cắt plasma Hypertherm vào thiết bị của mình. Lý do chính nằm ở các công nghệ giúp nâng cao chất lượng mặt cắt, giảm thao tác cài đặt và kéo dài tuổi thọ phụ tùng.

Hypertherm áp dụng 5 công nghệ chính trên các dòng máy cắt kim loại plasma của hãng:

1. True Hole (HPRXD, XPR): tạo lỗ tròn có độ côn thấp trên thép carbon.
2. Auto Gas (bàn điều khiển khí HPRXD): tự động cài đặt loại khí và áp suất khí theo quy trình cắt.
3. Smart Sense (Powermax): tự động điều chỉnh áp suất khí theo chế độ cắt và chiều dài dây dẫn mỏ cắt.
4. Duramax (mỏ cắt Powermax): tăng khả năng chịu va đập và chịu nhiệt của mỏ cắt.
5. EDGE Connect và Phoenix (hệ thống CNC): điều khiển quỹ đạo cắt và tự động áp dụng thông số cắt phù hợp.

Các công nghệ này hướng đến 3 mục tiêu: tăng năng suất cắt, giảm chi phí vận hành và kéo dài tuổi thọ phụ tùng. Mức cải thiện thực tế phụ thuộc vào model máy, loại vật liệu, độ dày tấm và chế độ cắt. Hypertherm công bố thông số chi tiết trong tài liệu kỹ thuật của từng sản phẩm.

Trong bài viết này, Vegatec phân tích 5 công nghệ chính của máy plasma Hypertherm, gồm nguyên lý hoạt động, dòng máy áp dụng và ứng dụng thực tế trong gia công kim loại. Cùng theo dõi!

Công nghệ True Hole: lỗ tròn, ít phải khoan doa lại

True Hole là công nghệ của Hypertherm dùng bộ thông số cắt tối ưu sẵn để tạo lỗ tròn có độ côn thấp trên thép carbon, đủ điều kiện lắp bu lông trực tiếp trong nhiều ứng dụng. Lỗ cắt bằng plasma thông thường dễ xuất hiện 3 khuyết tật: độ côn (đường kính miệng trên lớn hơn miệng dưới), độ méo (lỗ không tròn đều) và vết lồi tại điểm vào/ra đường cắt.

Cách hoạt động: True Hole không phải một linh kiện riêng. Đây là tổ hợp thông số được Hypertherm tối ưu sẵn, gồm dòng cắt, loại khí, đường dẫn vào, tốc độ, thời điểm tắt hồ quang và điều khiển chiều cao mỏ. Hypertherm nạp bộ thông số True Hole vào phần mềm điều khiển Phoenix (trên CNC EDGE Connect) và phần mềm nesting ProNest. ProNest tự gán thông số True Hole cho chi tiết, nếu chi tiết là lỗ tròn trên thép carbon và nằm trong dải độ dày hỗ trợ.

Điều kiện áp dụng:

• Vật liệu: thép carbon, cắt bằng khí O₂.
• Hệ thống: nguồn XPR hoặc HPR, kết hợp CNC, THC và phần mềm tương thích của Hypertherm.
• Tỷ lệ đường kính lỗ/độ dày tấm có thể xuống khoảng 1:1 trong dải độ dày hỗ trợ.

Lợi ích thực tế: Với nhiều ứng dụng lỗ bu lông trong kết cấu thép, lỗ cắt bằng True Hole có thể dùng trực tiếp, bỏ được khâu khoan.

Theo ANSI/AISC 360 (Specification for Structural Steel Buildings, AISC, phiên bản 2016 và 2022), lỗ bu lông cắt nhiệt được chấp nhận khi độ nhám bề mặt không vượt quá 25 µm (1.000 µin) và vết khuyết sâu không quá 2 mm (1/16 in).

AutoGas và hệ cấp khí tự động: chọn khí theo cut chart thay vì chỉnh tay

AutoGas là bộ điều khiển khí (gas console) tự động trên hệ plasma HPR của Hypertherm. Bộ này tự cấp đúng loại khí, áp suất và lưu lượng theo cut chart khi CNC chọn quy trình cắt. Các hệ plasma độ chính xác cao dùng gas console chỉnh tay yêu cầu người vận hành tự đặt áp suất và lưu lượng cho từng loại khí.

Cách hoạt động:

• AutoGas console (trên dòng HPR) và các gas console của XPR (Core, VWI, OptiMix) do CNC điều khiển trực tiếp.
• Người vận hành chọn vật liệu, độ dày và dòng cắt. Hệ thống tự cấp đúng loại khí, áp suất và lưu lượng theo cut chart của Hypertherm.
• Bản OptiMix có thể tự phối hỗn hợp khí (ví dụ H₂–Ar–N₂) để tối ưu chất lượng cắt inox và nhôm.

Khí cắt thường dùng:

Vật liệu	Khí Plasma / Khí bảo vệ phổ biến	Ghi chú
Thép carbon	O₂ / Air	Cạnh sạch, ít xỉ. Bắt buộc dùng O₂ cho True Hole
Inox mỏng	N₂ / N₂, F5 / N₂	Cạnh sáng, ít bị oxy hóa
Inox dày	H35 / N₂	Cắt sâu, cạnh đẹp
Nhôm	Air / Air, H35 / N₂	Tùy độ dày và yêu cầu bề mặt

Lưu ý: Argon thuần chủ yếu dùng cho chức năng đánh dấu, không phải khí cắt chính cho inox hay nhôm.

Lợi ích: Ca cắt nào cũng chạy cùng một bộ thông số chuẩn, nên chất lượng không phụ thuộc tay nghề người chỉnh khí. Thời gian chuyển đổi giữa các loại vật liệu cũng ngắn hơn.

Công nghệ Smart Sense: tự chỉnh áp suất khí trên Powermax

Smart Sense là công nghệ trên máy cắt plasma Powermax, tự điều chỉnh áp suất khí theo chế độ cắt và chiều dài dây mỏ.

• Áp suất khí phù hợp thay đổi theo 3 chế độ: cắt tấm, cắt lưới và khoét rãnh (gouging).
• Áp suất khí sụt dần theo chiều dài dây mỏ. Powermax 65/85/105 có các tùy chọn dây 7,6 m (25 ft), 15 m (50 ft) và 23 m (75 ft). Các model khác, như Powermax45 XP, có tùy chọn dây riêng (xem manual tương ứng).
• Áp suất thấp hơn mức yêu cầu làm yếu hồ quang và rút ngắn tuổi thọ điện cực.

Cách hoạt động: Smart Sense là công nghệ trên dòng Powermax (ví dụ Powermax45 XP, 65/85/105). Máy tự điều chỉnh áp suất khí theo chế độ cắt và chiều dài dây mỏ đã chọn. Người vận hành chỉ cần cấp khí nén sạch, khô, đúng dải áp đầu vào.

Phân biệt để tránh nhầm: Smart Sense không phải hệ điều khiển chiều cao mỏ theo điện áp hồ quang. Chức năng đó thuộc bộ THC (Sensor THC, ArcGlide).

Lợi ích: Giảm lỗi do chỉnh áp sai, rất có ích cho xưởng nhỏ hoặc thợ mới. Vật tư mòn đều và lâu hơn khi áp suất luôn đúng.

Kinh nghiệm từ kỹ thuật Vegatec: Trong 100 ca bảo hành Powermax năm 2025, phần lớn lỗi điện cực mòn nhanh không do máy mà do khí nén lẫn nước và dầu. Smart Sense chỉnh đúng áp suất nhưng không lọc được khí bẩn.

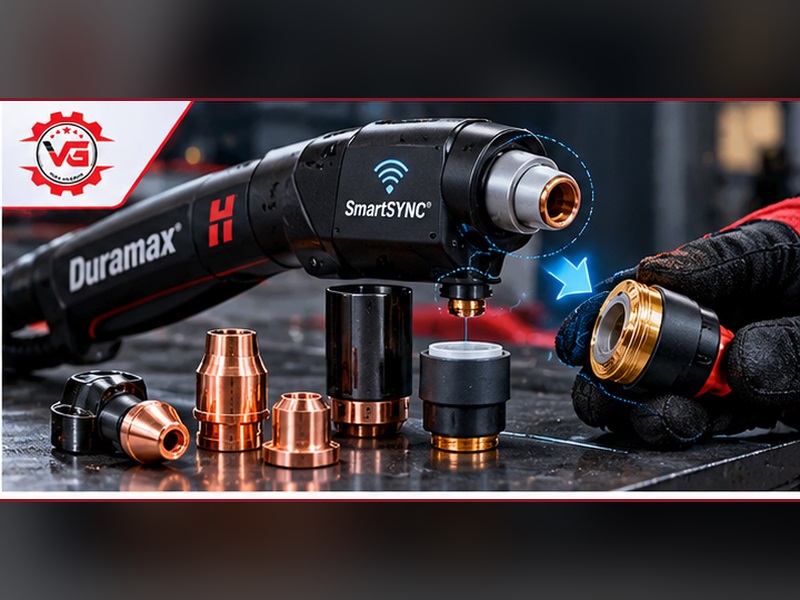

Mỏ cắt Duramax và SmartSYNC: bền hơn, thay vật tư nhanh hơn

Duramax là dòng mỏ cắt dành cho Powermax, gồm các phiên bản Duramax, Duramax Lock và Duramax Hyamp. Thân mỏ được thiết kế chịu va đập và nhiệt tốt trong môi trường xưởng. Các bản Lock có cơ cấu khóa giúp thay mỏ nhanh mà không cần dụng cụ.

SmartSYNC là thế hệ mỏ cắt của dòng Powermax SYNC (65/85/105 SYNC), dùng cartridge vật tư tích hợp. Điện cực, béc và chụp khí gộp trong một cụm. Cartridge có chip nhận diện, nên máy tự nhận loại vật tư và tự đặt dòng cắt phù hợp. Cartridge cũng ghi lại dữ liệu sử dụng, giúp theo dõi tuổi thọ vật tư.

Lợi ích:

• Giảm hỏng mỏ do va đập khi cắt tay ngoài công trường.
• SmartSYNC loại bỏ lỗi lắp sai hoặc lắp lẫn vật tư, và giảm thời gian thay vật tư.

Hệ điều khiển CNC: EDGE Connect, Phoenix, Sensor THC và ProNest

Đây là “bộ não” giúp 4 công nghệ trên hoạt động đồng bộ trên bàn cắt CNC.

Thành phần	Chức năng
EDGE Connect (bộ điều khiển CNC) chạy phần mềm Phoenix	Điều khiển chuyển động, nạp sẵn cut chart, giao tiếp trực tiếp với nguồn XPR/MAXPRO, hỗ trợ True Hole
Sensor THC / ArcGlide THC	Giữ chiều cao mỏ ổn định trong lúc cắt dựa trên điện áp hồ quang, bù cho tấm cong vênh
ProNest (phần mềm CAD/CAM nesting)	Tự xếp chi tiết trên tấm để tận dụng vật liệu, tự áp thông số cắt theo vật liệu và độ dày, mô phỏng đường cắt trước khi chạy

Lợi ích thực tế:

• Tiết kiệm vật liệu: nesting tự động giảm phần phế liệu thừa so với xếp tay.
• Ít lỗi lập trình: thông số cắt lấy từ thư viện của hãng thay vì nhập tay.
• Chất lượng ổn định trên tấm dài: THC tự bù khi tấm bị vênh nhiệt.

Về tương thích: Nguồn plasma Hypertherm có thể kết nối với bộ điều khiển CNC của hãng khác qua giao tiếp rời (discrete I/O) hoặc giao thức truyền thông được hỗ trợ. Tuy vậy, một số tính năng như True Hole hoặc tự nạp cut chart có thể cần bộ điều khiển và phần mềm tương thích. Hãy hỏi kỹ thuật viên trước khi ghép hệ.

Những câu hỏi thường gặp về cái tiến trên máy cắt Plasma Hypertherm

1. Máy cắt plasma Hypertherm có thể cắt được những độ dày vật liệu tối đa là bao nhiêu?

Độ dày vật liệu tối đa mà máy cắt plasma Hypertherm có thể cắt phụ thuộc vào model cụ thể. Ví dụ, Powermax45 XP có thể cắt thép với độ dày khuyến nghị 16 mm, MAXPRO200 có thể cắt thép với độ dày lên đến 50 mm, và XPR300 có thể cắt thép với độ dày lên đến 80 mm.

2. Những loại khí cắt nào được khuyến nghị sử dụng cho máy cắt plasma Hypertherm?

Các loại khí cắt được khuyến nghị sử dụng cho máy cắt plasma Hypertherm bao gồm khí nén, oxy, nitơ, argon và hỗn hợp khí argon-hydro. Loại khí cắt phù hợp phụ thuộc vào loại vật liệu cắt và yêu cầu chất lượng cắt. Xem ngay: 4 Loại khí thường dùng khi cắt plasma & lưu ý khi sử dụng.

3. Các tiêu chuẩn an toàn nào cần tuân thủ khi vận hành máy cắt plasma Hypertherm?

Khi vận hành máy cắt plasma Hypertherm, cần tuân thủ các tiêu chuẩn an toàn sau:

• Đeo kính bảo hộ và quần áo bảo hộ để bảo vệ mắt và da khỏi tia lửa và bức xạ UV. Xem ngay bài viết: Top 9 đồ dùng bảo hộ lao động cho thợ hàn cắt cơ khí.
• Sử dụng hệ thống hút khói để loại bỏ khói và bụi sinh ra trong quá trình cắt.
• Đảm bảo khu vực làm việc thông thoáng và không có vật liệu dễ cháy.
• Tuân thủ các hướng dẫn vận hành và bảo trì của nhà sản xuất.

4. Các lỗi thường gặp khi sử dụng máy cắt plasma Hypertherm và cách khắc phục chúng là gì?

Một số lỗi thường gặp khi sử dụng máy cắt plasma Hypertherm bao gồm:

Triệu chứng	Nguyên nhân thường gặp	Cách xử lý
Xỉ dày, dạng hạt bám dưới mép cắt	Tốc độ cắt quá chậm	Tăng tốc độ theo cut chart
Xỉ mảnh dạng sợi, cạnh cắt cong về sau	Tốc độ quá nhanh	Giảm tốc độ
Cạnh vát lệch về một bên	Béc mòn không đều, mỏ không vuông góc	Thay béc, căn lại mỏ
Hồ quang chập chờn, khó mồi	Điện cực mòn quá ngưỡng, khí ẩm	Đo độ sâu lõm điện cực theo manual, kiểm tra bộ lọc và bộ sấy khí
